Giới thiệu sản phẩm

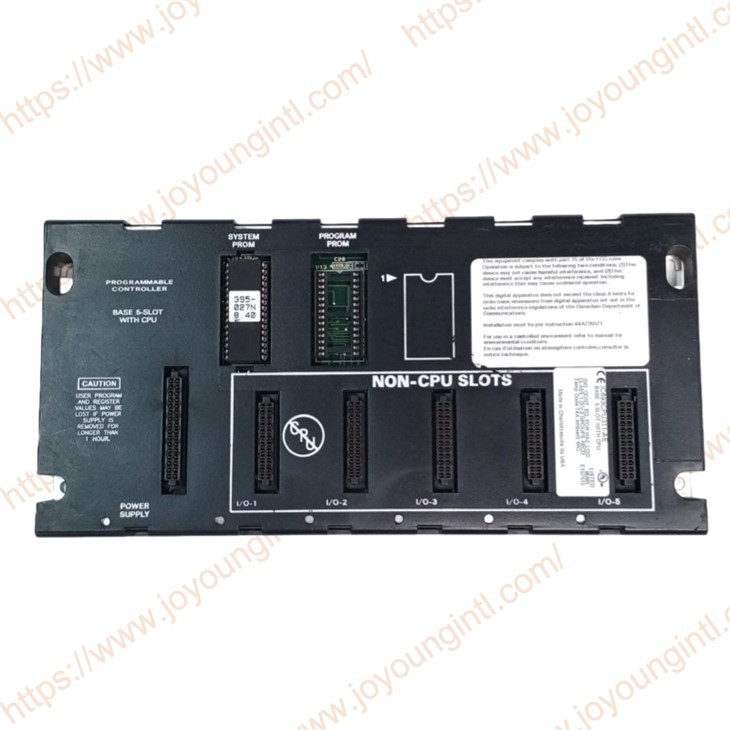

IC693CPU311 là bo mạch chân tường 5{11}}có CPU nhúng trong dòng GE Fanuc 90-30. Nó có 5 khe cắm I/O và 1 khe cắm nguồn chuyên dụng. Tuy nhiên, ván chân tường này có những hạn chế về khả năng tương thích. Nó không thể chứa thiết bị PCM và CCM của dòng 90-30. Nó được trang bị đồng thời các khe EPROM hoặc EEPROM cố định, có thể được sử dụng để mở rộng bộ nhớ và hỗ trợ RAM, EPROM và EEPROM làm tùy chọn bộ nhớ.
Thông số kỹ thuật
|
Sản xuất |
GE |
|
Người mẫu |
IC693CPU311 |
| Mã sản phẩm | IC693CPU311 |
|
Sự miêu tả |
CƠ SỞ 5-SLOT VỚI CPU |
|
Nguồn gốc |
Hoa Kỳ |
|
Kích thước |
30*25*5cm |
|
Cân nặng |
0,55kg |
IC693CPU311 Các tính năng chức năng chính
Thực thi và kiểm soát chương trình
Chức năng cốt lõi là quét và thực thi các chương trình điều khiển như Logic bậc thang và Danh sách lệnh do người dùng viết.
Nó cung cấp một tập lệnh phong phú bao gồm logic Boolean, thời gian, đếm, so sánh dữ liệu, các phép toán, di chuyển dữ liệu, v.v.
Quản lý hệ thống I/O
Nó có khả năng quản lý trực tiếp các mô-đun I/O rời rạc, analog và các mô-đun I/O khác trên các giá đỡ cục bộ và giá đỡ mở rộng được kết nối qua cáp mở rộng.
Điểm I/O cục bộ tối đa: Hỗ trợ tới 512 điểm I/O riêng biệt hoặc cấu hình I/O lai tương đương.
Điểm I/O logic tối đa: Trong các hệ thống bao gồm I/O từ xa (chẳng hạn như bus Genius), có thể xử lý tổng cộng lên tới 2048 điểm I/O riêng biệt.
Giao diện truyền thông-tích hợp sẵn
Tích hợp cổng giao tiếp nối tiếp RS-485 (nằm ở mặt trước của mô-đun CPU).
Cổng này hỗ trợ giao thức SNP Slave, cho phép CPU giao tiếp với máy tính chủ (HMI, SCADA) hoặc lập trình viên dưới dạng Slave.
Nó cũng hỗ trợ giao thức phụ RTU, cho phép nó hoạt động như một thiết bị phụ trong mạng Modbus RTU và tạo điều kiện trao đổi dữ liệu với các thiết bị hỗ trợ Modbus{0}}khác.
IC693CPU311 Thông số hiệu suất kỹ thuật
Khả năng mở rộng
Có thể kết nối tối đa 2 giá đỡ mở rộng (sử dụng cáp mở rộng IC693CBL3xx) và cùng với giá đỡ cục bộ, có thể quản lý tổng cộng 3 giá đỡ.
Tốc độ quét
Thời gian quét thông thường là 1,0 mili giây cho mỗi lệnh logic K, thuộc hiệu suất{1}trung bình trong chuỗi 90-30.

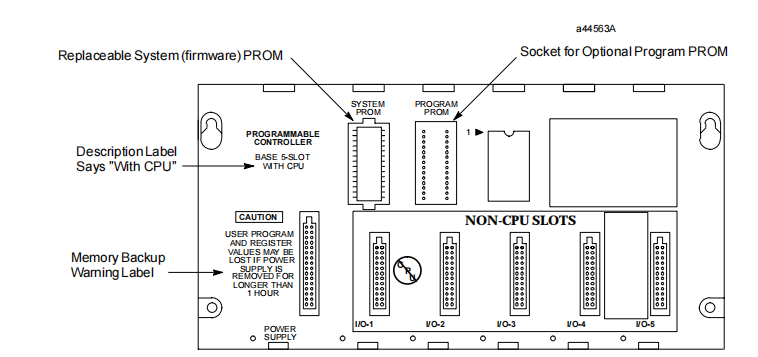

Tấm đế CPU nhúng
Có ba mẫu tấm đế nhúng: 311, 313 và 323. Những số hiệu mẫu này dựa trên loại CPU mà mỗi mẫu chứa. Các tấm đế CPU nhúng có các tính năng sau:
Loại CPU không thể thay đổi.
Chúng không hỗ trợ việc sử dụng các giá đỡ mở rộng hoặc giá đỡ từ xa, vì vậy các giá đỡ này không có kết nối mở rộng như các tấm đế CPU mô-đun có. Các mô hình 311 và 313 là tấm đế 5 khe và mô hình 323 là tấm đế 10 khe.
Vì chúng không yêu cầu mô-đun CPU cắm{0}}nên tất cả các khe cắm được đánh số, kể cả Khe 1, đều có thể được sử dụng cho các mô-đun I/O hoặc Tùy chọn.
Pin dự phòng bộ nhớ-được đặt trong mô-đun Nguồn điện; vì vậy nếu Bộ nguồn được rút ra khỏi tấm đế, pin sẽ bị ngắt kết nối khỏi các mạch bộ nhớ nằm trên bảng mạch bảng nối đa năng. Tuy nhiên, bảng mạch bảng nối đa năng chứa một tụ điện có giá trị-cao, đôi khi được gọi là "siêu tụ điện", có thể tích trữ đủ điện tích để duy trì các mạch bộ nhớ trong khoảng 1 giờ nếu Nguồn điện bị tháo hoặc pin bị ngắt kết nối.
