Mô-đun đầu vào/đầu ra tương tự 31 của Advant ControllerGJR5252300R3101 07AC91
AC31 là hệ thống điều khiển lai PLC/DCS đầu tiên được ABB ra mắt:
Hỗ trợ điều khiển tập trung và phân tán
Dựa trên giao tiếp xe buýt CS31
Tuân thủ tiêu chuẩn lập trình IEC 61131-3
I/O từ xa có thể mở rộng
07AC91(GJR5252300R3101), dưới dạng mô-đun I/O từ xa trong hệ thống AC31, giao tiếp với bộ điều khiển qua bus CS31 và hỗ trợ xử lý tín hiệu tương tự đa kênh. Nó có thể đáp ứng các yêu cầu thu thập và xuất ra các loại tín hiệu tiêu chuẩn công nghiệp khác nhau, chẳng hạn như điện áp và dòng điện.
Thông số kỹ thuật
|
Sản xuất |
ABB |
|
Người mẫu |
07AC91 |
| Mã sản phẩm |
GJR5252300R3101 |
|
Sự miêu tả |
Mô-đun I/O tương tự |
| Số lượng kênh | 8 AI+8 AO |
| Phương thức liên lạc | Xe buýt CS31 |
| Nguồn điện | 24VDC |
|
Nguồn gốc |
nước Đức |
|
Kích thước |
15*15*12cm |
|
Cân nặng |
0,81kg |
Tổng quan về kênh Analog
Khả năng tương thích của GJR5252300R{1}}AC91:
PLC dòng AC31 (dòng 40/50/90)
Hệ thống mở rộng phân tán
Nhiều giao thức truyền thông công nghiệp
07AC91 hỗ trợ hai chế độ làm việc:
Chế độ 1:
8 đầu vào analog + 8 đầu ra analog
Độ phân giải: 12-bit
Chế độ 2:
16 kênh (có thể được cấu hình làm đầu vào hoặc đầu ra theo cặp)
Độ phân giải: 8-bit
Mô-đun đầu vào/đầu ra tương tự 07 AC 91 được sử dụng làm mô-đun từ xa trên bus hệ thống CS31. Nó chứa 16 kênh đầu vào/đầu ra tương tự có thể được cấu hình ở hai chế độ hoạt động:
• Chế độ vận hành "12 bit": 8 kênh đầu vào, có thể cấu hình riêng lẻ ±10 V hoặc 0...20 mA, độ phân giải 12 bit cộng với 8 kênh đầu ra, có thể cấu hình riêng lẻ ±10 V hoặc 0...20 mA, độ phân giải 12 bit
• Chế độ hoạt động "8 bit": 16 kênh, có thể cấu hình theo cặp làm đầu vào hoặc đầu ra, 0...10 V,0...20 mA, độ phân giải 8 bit
• Cấu hình được thiết lập bằng công tắc DIL.
• PLC cung cấp phần tử kết nối ANAI4_20 để đo tín hiệu 4...20 mA (tham khảo 907 PC 331, thư viện phần tử kết nối).
Hoạt động của mô-đun tương tự AC31
✔ Phương pháp cài đặt
Lắp đặt đường ray DIN (tiêu chuẩn 35mm)
Cố định bên trong tủ điều khiển
✔ Cấu trúc dây điện
Mô-đun này có ba loại kết nối:
Nguồn điện: Nguồn điện 24VDC
Bus CS31: Kết nối với PLC (bộ điều khiển AC31)
Tín hiệu trường:
Đầu vào: Cảm biến
Đầu ra: Thiết bị truyền động
Đặt công tắc DIP: 07AC91. Tất cả các chức năng được cấu hình thông qua các công tắc DIP (bộ nhảy phần cứng)
-- Chọn chế độ làm việc
-- Đặt loại đầu vào
-- Đặt địa chỉ mô-đun
Kết nối dây
--Kết nối đầu vào mô phỏng (AI)
--Dây đầu ra tương tự (AO)
Xác định mô-đun trong PLC

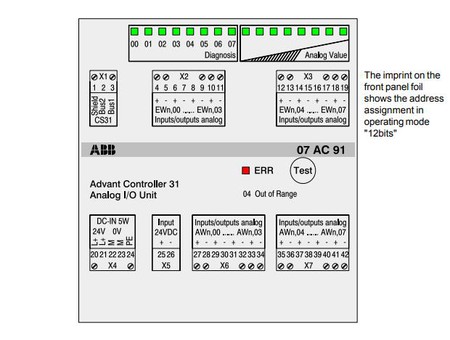

Mặt trước của mô-đun có:
Đèn LED xanh lục (Kênh/Trạng thái)
Đèn LED màu đỏ (Lỗi)
Các lỗi dữ liệu thường gặp trong quá trình sử dụng
Hỏi: Sau khi cài đặt mô-đun, CPU không thể nhận ra nó hoặc mô-đun không phản hồi.
A: Địa chỉ mô-đun được đặt không chính xác
Cấu hình của công tắc DIP không chính xác.
Bus không được kết nối đúng cách hoặc thiếu điện trở kết cuối.
Hỏi: Các đại lượng tương tự được PLC đọc dao động rất lớn, sai lệch so với giá trị thực tế hoặc thường hiển thị số đọc bất thường.
A: Nhiễu đường tín hiệu
Phạm vi dòng điện/điện áp của cảm biến không khớp.
Q: Khi đèn đỏ mô-đun bật hoặc đèn LED nhấp nháy, PLC sẽ phát hiện lỗi.
A: Số đo vượt quá giới hạn đã đặt
Lỗi giao tiếp nội bộ hoặc lỗi bus CS31
Hỏi: Mô-đun thỉnh thoảng mất kết nối, giao tiếp không ổn định hoặc báo lỗi bus từ PLC.
A: Bus CS31 vượt quá chiều dài cho phép dẫn đến mất dữ liệu.
Nhiễu điện từ hoặc kết nối lỏng lẻo khiến việc liên lạc bị gián đoạn.
