Giới thiệu sản phẩm
Thông số kỹ thuật
|
Sản xuất |
Điện lực tổng hợp(GE) |
|
Người mẫu |

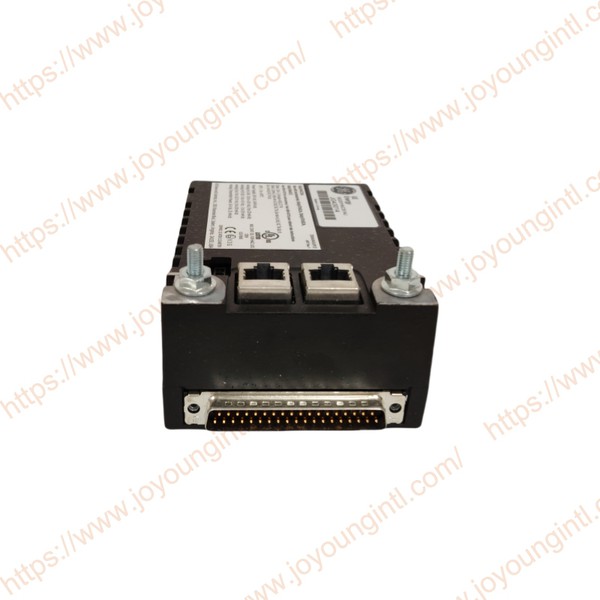

IS220YAICS1A |
| Mã sản phẩm | IS220YAICS1AJ |
|
Sự miêu tả |
Mô-đun I/O tương tự |
| Loạt | Mark VIe / Mark VIeS |
| Giao diện truyền thông | Ethernet RJ45 kép |
|
Nguồn gốc |
Hoa Kỳ |
|
Kích thước |
18*18*7cm |
|
Cân nặng |
0,5kg |
Chi tiết sản phẩm
Thu tín hiệu analog (Đầu vào Analog)
Đầu ra tín hiệu điều khiển (Đầu ra Analog)
Giao tiếp với bộ điều khiển (chẳng hạn như UCSB)
Tiền xử lý và lọc dữ liệu
Kiểm soát an toàn và phản hồi hệ thống
Hệ thống dự phòng kép
Hệ thống dự phòng ba (TMR)
Hướng dẫn cài đặt
IS220YAICS1AJ thuộc cấu trúc kết hợp I/O Pack + Terminal Board (board đầu cuối):
Gói I/O: Cốt lõi để thu thập và truyền dữ liệu
Bảng đầu cuối: Giao diện để nối dây tín hiệu tại chỗ-
Lắp đặt bảng đầu cuối
Lắp đặt tấm đầu cuối tại:
Đường ray DIN hoặc
Vị trí cố định của tủ điều khiển
Kết nối mô-đun gói I/O
Căn chỉnh IS220YAICS1AJ với giao diện bảng đầu cuối
Chèn giao diện theo chiều dọc (tránh nghiêng)
Xác nhận rằng nó đã được chèn hoàn toàn
Siết chặt các vít cố định
Kết nối truyền thông Ethernet
IS220YAICS1AJ cung cấp hai giao diện RJ45:
Phương thức kết nối:
Cổng 1 → Mạng INet
Cổng 2 → Dự phòng hoặc xếp tầng
Gỡ lỗi và cấu hình
Sử dụng phần mềm chính thức của GE: ToolboxST
Thêm mô-đun Gói I/O
Gán địa chỉ IP
Cấu hình các thông số kênh
Kiểm tra trạng thái của INet
Cách kiểm tra trạng thái liên lạc qua đèn báo trên bảng điều khiển
Mặt trước của IS220YAICS1AJ thường bao gồm các đèn LED chính sau
Mỗi cổng Ethernet có đèn LED LINK Sáng liên tục (BẬT) → Kết nối vật lý Ethernet đã được thiết lập (nền tảng giao tiếp là bình thường)
Tắt (TẮT) → Không có kết nối mạng (sự cố với cáp/công tắc/cổng mạng)
Nhấp nháy → Dữ liệu đang được gửi/nhận (giao tiếp bình thường)
Bật liên tục hoặc không nhấp nháy → Có kết nối nhưng không truyền dữ liệu
Tắt → Không liên lạc
Tắt → Hoạt động bình thường (giao tiếp bình thường)
Luôn bật → Lỗi (không thể hoạt động)
Nhấp nháy nhanh → Lỗi cấu hình / Không có bảng đầu cuối / Lỗi chương trình
Nhấp nháy chậm → Xác định vị trí (không phải lỗi)
Bật → Nguồn điện bình thường
Tắt → Không có nguồn điện
