PM866AK01 3BSE076939R1Bộ xử lý (Bộ xử lý/Mô-đun CPU) là một phần của dòng bộ điều khiển AC 800M của ABB (Dòng bộ điều khiển AC 800M), một trong những thành phần điều khiển PLC/DCS công nghiệp cốt lõi. Trong bộ phận này có một bộ xử lý nhanh cùng với bộ nhớ, cổng giao tiếp, chức năng định giờ và công cụ chẩn đoán trang web. Nó đóng vai trò là một trong những thành phần chính cần thiết để tạo nền tảng điều khiển tự động hóa thông qua ABB (ví dụ: 800xA).
Khi mua PM{0}}AK01, bạn nên:
Làm rõ quy mô hệ thống và các yêu cầu kiểm soát.
Hợp tác với các mô-đun hệ thống AC 800M hoặc 800xA khác;
Hãy chú ý đến khả năng tương thích của phụ tùng và hỗ trợ bảo trì dài hạn-.
Đảm bảo rằng các kỹ sư đã quen với quy trình cấu hình Trình tạo điều khiển 800xA.
Đội ngũ chuyên nghiệp
Giao hàng 7x24 giờ
Thông số kỹ thuật
|
Sản xuất |
ABB |
|
Người mẫu |
Thủ tướng866AK01 |
| Mã sản phẩm |
3BSE076939R1 |
|
Sự miêu tả |
Bộ xử lý trung tâm AC800M/800xA |
| cổng Ethernet | 2 × RJ45(CN1, CN2) |
| Cổng nối tiếp | Cổng nối tiếp 2 × RJ45 (COM3, COM4) |
|
Nguồn gốc |
Thụy Điển |
|
Kích thước |
21*16*14cm |
|
Cân nặng |
1,5kg |
Chi tiết sản phẩm
3BSE076939R1 PM866AK01 thường được sử dụng cùng với các mô-đun khác của hệ thống bộ điều khiển ABB AC 800M và được tích hợp vào điều khiển phân tán thông qua bus điều khiển CEX với I/O từ xa (chẳng hạn như mô-đun S800).
Trong các hệ thống điều khiển phân tán (DCS), các ứng dụng tự động hóa quy trình và điều khiển logic phức tạp, mô-đun PM{0}}AK01 3BSE076939R1 chịu trách nhiệm thực thi chương trình, xử lý dữ liệu theo thời gian thực-, giao tiếp với hệ thống con I/O và kết nối với hệ thống cấp-cao hơn. Mô-đun này phù hợp với các hệ thống điều khiển công nghiệp vừa và lớn, đồng thời đặc biệt phù hợp với các tình huống có yêu cầu cao về hiệu suất, độ tin cậy và khả năng mở rộng theo thời gian thực.
PM866AK01 có thể được định cấu hình, lập trình và gỡ lỗi trực tuyến thông qua hệ thống ABB 800xA (Hệ thống tự động hóa 800xA) hoặc công cụ Control Builder M. Thông qua các nền tảng này, các chương trình điều khiển tiêu chuẩn IEC 61131-3, bao gồm các ngôn ngữ như LD, FBD và ST, có thể được thiết kế và tải xuống, đồng thời có thể thực hiện việc tích hợp và giám sát ở cấp hệ thống.
01

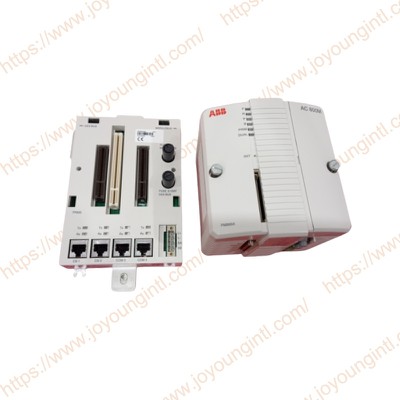

Mô-đun CPU chứa các phụ kiện sau:
- PM866A, CPU
- TP830, Tấm đế
Thiết bị đầu cuối xe buýt - TB850, CEX{2}}
- TB807, đầu cuối ModuleBus
- TB852, RCU-Bộ kết thúc liên kết
- Pin dự phòng bộ nhớ (4943013-6)
- Không có giấy phép đi kèm.
02
Giao diện Ethernet
2 × Cổng Ethernet RJ45 (CN1, CN2), dùng để kết nối với mạng điều khiển
Hỗ trợ các giao thức mạng điều khiển ABB như MMS và IAC
Thích hợp để thiết lập mức độ trao đổi dữ liệu với các bộ điều khiển khác, hệ thống HMI/SCADA.
03
Giao diện nối tiếp
Cổng nối tiếp 2× RS-232C (COM3, COM4)
COM3: Cổng nối tiếp RS-232C tiêu chuẩn (có tín hiệu điều khiển modem)
COM4: Cổng nối tiếp biệt lập (để kết nối công cụ cấu hình, gỡ lỗi)
Hữu ích để kết nối và gỡ lỗi thiết bị đầu cuối, thiết bị cũ hoặc thiết bị liên lạc.
04
Mở rộng I/O và CEX Bus
Hỗ trợ tới 96 mô-đun I/O (ở chế độ máy đơn)
Hỗ trợ tới 84 mô-đun I/O (ở chế độ dự phòng)
Tổng thời gian quét bus mô-đun: 0 - 100 ms (tùy thuộc vào số lượng mô-đun)
Tốc độ quét Modulebus phụ thuộc vào số lượng I/O và cấu hình.
Giới thiệu về các hàm dự phòng
Dự phòng CPU:
Bộ điều khiển hỗ trợ dự phòng CPU, nghĩa là hai mô-đun CPU có thể hoạt động đồng thời để đạt được tính khả dụng cao hơn. Nếu CPU chính bị lỗi, CPU dự phòng có thể ngay lập tức đảm nhận nhiệm vụ điều khiển để đảm bảo hệ thống hoạt động liên tục.
CEX-Dự phòng bus: Bus CEX-của bộ điều khiển (bus giao tiếp nội bộ) cũng hỗ trợ cấu hình dự phòng để đảm bảo độ tin cậy của giao tiếp nội bộ của bộ điều khiển.
Dự phòng giao diện truyền thông: Ván chân tường của bộ điều khiển PM{0}}AK01 có hai cổng Ethernet RJ45 (CN1, CN2) để kết nối với mạng điều khiển và hỗ trợ cấu hình dự phòng. Bằng cách này, ngay cả khi một giao diện truyền thông bị lỗi thì giao diện kia vẫn có thể duy trì kết nối mạng.
Dự phòng I/O S800: Bộ điều khiển hỗ trợ cấu hình dự phòng các mô-đun I/O S800 để đảm bảo độ tin cậy của dữ liệu I/O và hoạt động liên tục của hệ thống
Cổng giao tiếp Ethernet dự phòng-được tích hợp sẵn:
Bộ điều khiển có-cổng giao tiếp Ethernet dự phòng tích hợp, giúp nâng cao hơn nữa độ tin cậy liên lạc của hệ thống
Thông qua các cấu hình dự phòng này, bộ điều khiển ABB PM{0}}AK01 có thể cung cấp khả năng sẵn sàng và khả năng chịu lỗi cao, đồng thời phù hợp với các hệ thống tự động hóa công nghiệp có yêu cầu về độ tin cậy cao.
Cài đặt, cấu hình và vận hành
Cài đặt
Lắp mô-đun PM{0}}AK01 vào thanh ray DIN và sắp xếp nó gọn gàng với các mô-đun khác (chẳng hạn như mô-đun giao tiếp và nguồn điện);
Kết nối bus CEX và các mạng điều khiển khác thông qua cơ sở.
Đảm bảo kết nối nguồn ổn định cho module.
Cấu hình
Tải chương trình bằng phần mềm kỹ thuật ABB (chẳng hạn như 800xA Control Builder);
Định cấu hình cài đặt mạng (địa chỉ IP) và chu trình tác vụ.
Tải xuống chương trình điều khiển và phân bổ biến.
Hoạt động
Sau khi bật nguồn, quan sát đèn LED để kiểm tra trạng thái CPU.
Sử dụng phần mềm giám sát để xem dữ liệu-thời gian thực và quản lý cảnh báo.
Lưu lịch sử hoạt động để tối ưu hóa chiến lược điều khiển.
