Mô-đun GE FANUC IC693BEM331

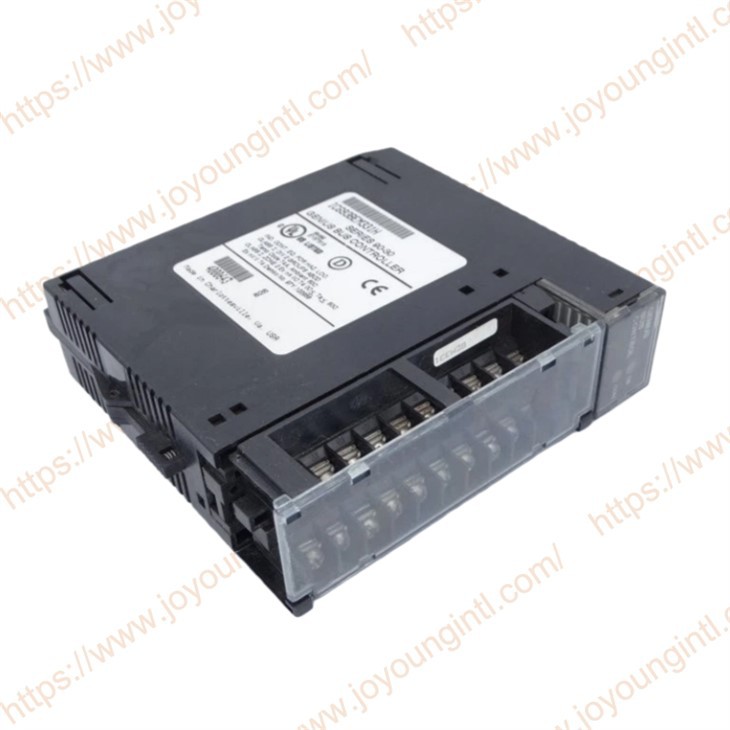

cácIC693BEM331là Mô-đun điều khiển bus Genius được phát triển bởi GE Fanuc để phục vụ như một mô-đun giao tiếp thiết yếu trong hệ thống PLC Series 90-30. Mô-đun này kết nối PLC Series 90-30 với bus nối tiếp Genius I/O để cung cấp khả năng truyền dữ liệu nhanh và điều khiển các thiết bị I/O từ xa.

Bộ điều khiển Bus Genius Series 90-30 (SốIC693BEM331) cung cấp giao diện giữa PLC Series 90-30 và bus nối tiếp I/O Genius. GBC nhận và truyền dữ liệu điều khiển lên tới 128 byte cho tối đa 31 thiết bị trên bus I/O Genius. Genius BusController có thể phục vụ:

Khối thiên tàicung cấp giao diện cho nhiều loại thiết bị hiện trường riêng biệt, tương tự và có mục đích đặc biệt. Lưu ý rằng các mô-đun GCM và GCM+ đã được mô tả trước đó. Không thể kiểm soát các khối Genius.
Giọt từ xa, bao gồm các giá đỡ Series 90-70 1/0 được giao tiếp với bus thông qua mô-đun Máy quét RemoteI/0. Mỗi giọt này có thể có bất kỳ sự kết hợp nào giữa các mô-đun 1/0 rời rạc và tương tự Series 90-70, cung cấp tối đa 128 byte dữ liệu đầu vào và 128 byte dữ liệu đầu ra.
Trạm I/O điều khiển trường,bao gồm Đơn vị giao diện xe buýt (BlU) và tối đa tám mô-đun Điều khiển trường bổ sung. Mô-đun này cung cấp khả năng xử lý thông minh, quét 1/0 và cấu hình tính năng cho trạm I/O.
Bàn tay thiên tài-Màn hình cầm tay (HHM), là một thiết bị di động cũng có thể được gắn cố định. HHM cung cấp giao diện vận hành thuận tiện để thiết lập khối, giám sát dữ liệu và chẩn đoán.
Nhiều máy chủ, để liên lạc bằng cách sử dụng datagram và Dữ liệu toàn cầu.

Mô-đun điều khiển xe buýt Genius

Kiến trúc hệ thống chung củaIC693BEM331như sau:
CPU PLC
↓

IC693BEM331
↓

Xe buýt thiên tài
↓
Mô-đun I/O từ xa
Trong khuôn khổ này:
PLC chịu trách nhiệm điều khiển logic.
Genius Network chịu trách nhiệm về-giao tiếp tại chỗ.
Thiết bị I/O chịu trách nhiệm thu thập tín hiệu.

Điều khiển tự động hóa công nghiệp:
Kết nối các thiết bị I/O rời rạc: van điện từ, bộ khởi động động cơ, công tắc giới hạn, v.v.
Kết nối các thiết bị I/O analog: bộ truyền áp suất, cảm biến nhiệt độ, đồng hồ đo lưu lượng, v.v.
Kết nối các thiết bị hiện trường có mục đích đặc biệt
Hệ thống I/O phân tán:
Giao tiếp với nhánh I/O từ xa (được kết nối thông qua mô-đun máy quét I/O từ xa đến giá I/O Series 90-70)
Trạm I/O điều khiển trường (được kết nối thông qua bộ giao diện bus, hỗ trợ tối đa 8 mô-đun điều khiển trường bổ sung)
Màn hình cầm tay Genius (Màn hình cầm tay{0}})
Tích hợp hệ thống:
Trao đổi dữ liệu với hệ thống máy chủ (Host)
Xây dựng hệ thống điều khiển phân tán quy mô lớn{0}}

Yêu cầu về môi trường:
Nên lắp đặt bên trong vỏ bảo vệ để tránh tiếp xúc trực tiếp với nước, độ ẩm quá cao và điều kiện nhiệt độ khắc nghiệt.
Cấp bảo vệ: IP20. Thích hợp lắp đặt trong tủ điều khiển công nghiệp.
Phương pháp cấu hình:
Có thể thực hiện cấu hình mô-đun bằng Màn hình cầm tay GE Fanuc-.
Lập trình hệ thống có thể được thực hiện bằng phần mềm Logicmaster 90.
Yêu cầu bảo trì:
Việc bảo trì mạch điện phải được thực hiện bởi các chuyên gia có trình độ.
Đấu dây hoặc vận hành không đúng có thể gây hư hỏng thiết bị, hư hỏng tài sản hoặc thương tích cá nhân.

Khi cài đặtIC693BEM331, thông thường cần thực hiện các bước sau:
Tắt nguồn điện của hệ thống PLC
Lắp mô-đun vào khe dọc của giá Series 90-30.
Kết nối cáp bus Genius
Cấu hình địa chỉ thiết bị
Thực hiện cấu hình hệ thống bằng phần mềm Logicmaster 90 hoặc Proficy
Sau khi cấu hình xong, PLC có thể giao tiếp với các thiết bị từ xa thông qua mạng Genius.
