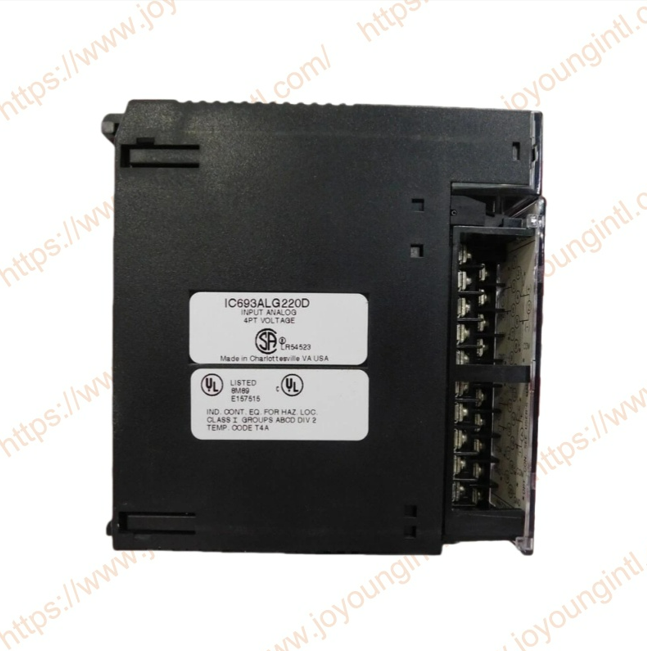

Giới thiệu sản phẩm
Mô-đun đầu vào điện áp tương tự kênh IC693ALG220 4- dành cho Bộ điều khiển logic lập trình Series 90-30 cung cấp bốn kênh đầu vào, mỗi kênh có khả năng chuyển đổi tín hiệu đầu vào tương tự thành tín hiệu số để sử dụng theo yêu cầu của ứng dụng. Mô-đun Đầu vào Điện áp Tương tự có khả năng chuyển đổi đầu vào trong phạm vi từ -10 đến +10 vôn. Tốc độ chuyển đổi cho mỗi kênh trong số bốn kênh là một phần nghìn giây. Điều này cung cấp tốc độ cập nhật bốn mili giây cho bất kỳ kênh nào.
Thông số kỹ thuật
|
Sản xuất |
GE |
|
Người mẫu |
IC693ALG220 |
| Mã sản phẩm | IC693ALG220 |
|
Sự miêu tả |
MODULE ĐẦU VÀO ĐIỆN ÁP ANALOG |
|
Nguồn gốc |
Hoa Kỳ |
|
Kích thước |
25*25*5cm |
|
Cân nặng |
0,55kg |
Chi tiết sản phẩm
Tính năng IC693ALG220:
Một chế độ đầu vào hiện tại hạn chế cũng được cung cấp trong mô-đun. Một jumper được cung cấp cho người dùng
đầu nối đầu cuối cho mỗi kênh, có thể được sử dụng để kết nối shunt 250 ohm bên trong
điện trở vào mạch. Điện trở shunt cung cấp dòng điện đầu vào từ –40 đến +40 mA một cách hiệu quả
phạm vi. Tuy nhiên, dòng điện đầu vào thường không được vượt quá ±20mA để tránh việc tự -làm nóng
của điện trở đầu vào và mất độ chính xác tương ứng. Đầu vào 4 đến 20 mA tương ứng với
Đầu vào 1 đến 5 volt cho mô-đun đầu vào điện áp; do đó, độ phân giải của đầu vào 4 đến 20 mA
tín hiệu có khoảng 10 bit nhị phân (1 phần trong 1024). Độ phân giải có thể tăng lên
khoảng 11 bit (1 phần vào năm 2048) bằng cách sử dụng điện trở chính xác 250 ohm thay cho
áo len. Điện trở làm cho mô-đun đầu vào điện áp xem đầu vào 4 đến 20 mA là 2 đến 10 volt.
Nguồn điện chính cho mô-đun được lấy từ nguồn điện VDC +24 cách ly được cung cấp
bằng nguồn điện PLC. Điện áp này được chuyển qua bộ biến tần/bộ điều chỉnh để tạo ra điện áp hoạt động cho mô-đun. Mô-đun này cũng tiêu thụ 27 mA từ đầu ra VDC +5 của nguồn điện PLC. Đèn LED ở phía trên tấm mặt của mô-đun BẬT khi nguồn điện của mô-đun đang hoạt động. Mô-đun này cung cấp khả năng cách ly điện đối với tiếng ồn được tạo ra bên ngoài giữa hệ thống dây điện trường và bảng nối đa năng thông qua cách ly quang. Để giảm thiểu tải điện dung và tiếng ồn, tất cả các kết nối trường đến mô-đun phải được nối dây bằng cáp thiết bị xoắn, được che chắn loại tốt. Các tấm chắn có thể được kết nối với COM hoặc GND. Kết nối COM cung cấp quyền truy cập vào điểm chung của
mạch analog trong module. Kết nối GND cung cấp quyền truy cập vào tấm đế (khung nối đất). Mô-đun này có thể được cài đặt trong bất kỳ khe I/O nào của tấm đế 5 hoặc 10 khe trong hệ thống PLC Series 90-30.

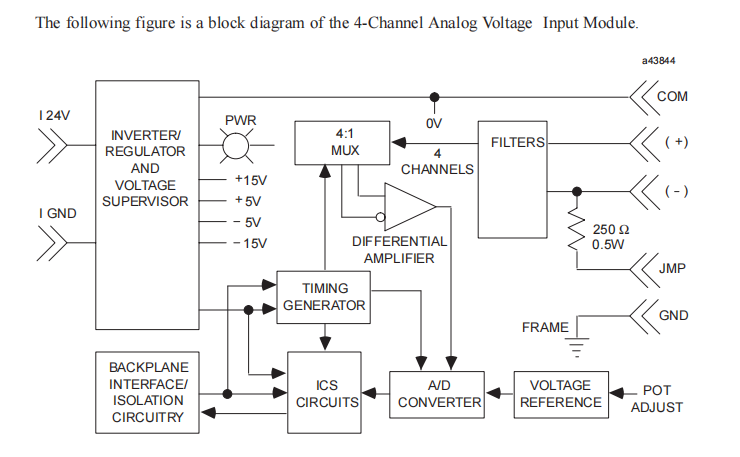

Sơ đồ khối đầu vào điện áp tương tự IC693ALG220
Thông số kỹ thuật của Mô-đun đầu vào điện áp tương tự - IC693ALG220
|
Dải điện áp
Sự định cỡ
|
–10 đến +10 vôn
Nhà máy hiệu chuẩn
|
|
Cập nhật tỷ lệ
Nghị quyết
Độ chính xác tuyệt đối
|
4 mili giây (tất cả bốn kênh) 5 mV/20 µA, (1 LSB=5 mV) ±10 mV/40 µA (điển hình) trên nhiệt độ hoạt động
±30 mV/160 µA (tối đa) trên nhiệt độ hoạt động
|
| tuyến tính | < 1 Least Significant Bit |
|
Sự cách ly
Từ chối chéo kênh
Trở kháng đầu vào
|
1500 volt giữa phía trường và phía logic >80dB
>9 Megohms (chế độ điện áp)
250 ohms (chế độ hiện tại)
|
|
Phản hồi bộ lọc đầu vào
|
17Hz
|
|
Tiêu thụ điện năng nội bộ
|
27 mA từ bus +5 volt trên bảng nối đa năng
98 mA từ bus bảng nối đa năng +24 volt bị cô lập
|
