Giới thiệu sản phẩm
Thông số kỹ thuật
|
Sản xuất |
Điện lực tổng hợp(GE) |
|
Người mẫu |
IC697BEM731 |
| Mã sản phẩm | IC697BEM731 |
|
Sự miêu tả |
Bộ điều khiển bus I/O Genius Series 90-70 |
|
Nguồn gốc |
Hoa Kỳ |
|
Kích thước |
30*20*5cm |
|
Cân nặng |
0,5kg |
Chi tiết sản phẩm
Tính năng IC697BEM731:
Ba mươi giọt cho mỗi kênh
Chẩn đoán I/O IC66* (IC660 hoặc IC661)
Hỗ trợ các khối, cáp và CPU dự phòng
Truyền thông toàn cầu
Cổng màn hình cầm tay
Giao tiếp mạng LAN IC66*
Cấu hình mềm bằng CPU
Hoạt động được tăng cường nhờ chức năng Bộ xử lý cảnh báo PLC IC697
Bộ điều khiển bus IC66* (GBC/NBC) có sẵn dưới dạng bộ điều khiển một kênh. Nó chiếm một khe PLC IC66* duy nhất. Bộ điều khiển bus được định cấu hình bằng chức năng cấu hình phần mềm lập trình MS-DOS hoặc Windows. Các khối đầu vào/đầu ra IC66* được bộ điều khiển bus quét không đồng bộ và dữ liệu I/O được truyền đến CPU một lần trong mỗi lần quét qua bảng nối đa năng của giá đỡ PLC IC697.
Bộ điều khiển bus cũng hỗ trợ truyền thông trực tiếp được khởi tạo bởi Yêu cầu Dịch vụ Truyền thông CPU PLC. Ngoài ra, nó có thể được cấu hình để thực hiện truyền thông toàn cầu.
Các lỗi do bộ điều khiển bus báo cáo được quản lý bởi Chức năng Bộ xử lý Cảnh báo PLC, chức năng này ghi lại dấu thời gian và xếp hàng các lỗi trong bảng.
Đối với các ứng dụng yêu cầu truyền thông tin ngang hàng, Bộ điều khiển xe buýt có thể đóng vai trò là nút giao tiếp liên kết các thiết bị khác (Bộ điều khiển xe buýt, PCIM và các thiết bị IC66* khác) thông qua bus IC66*. Mạng như vậy có thể cung cấp thông tin liên lạc giữa nhiều PLC và máy tính chủ.
Những thông tin liên lạc này bao gồm việc truyền dữ liệu toàn cầu từ CPU này sang CPU khác. Vùng dữ liệu chung được xác định bởi cấu hình MS{1}}DOS hoặc Windows. Sau khi khởi tạo, vùng dữ liệu được chỉ định sẽ được truyền giữa các thiết bị một cách tự động và lặp đi lặp lại.
Ngoài ra, các thông báo được gọi là Datagram có thể được truyền đi để đáp ứng các lệnh riêng lẻ trong logic bậc thang. Datagram có thể được gửi từ một thiết bị trên mạng tới một thiết bị khác hoặc quảng bá tới tất cả các thiết bị trên xe buýt. Giao tiếp LAN IC66* được hỗ trợ trong toàn bộ dòng PLC IC69*

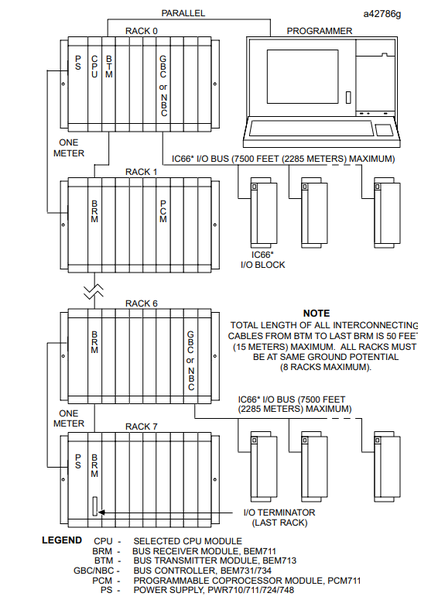

Cài đặt IC697BEM731:
Không nên thử cài đặt mà không tham khảo Sách hướng dẫn cài đặt PLC hiện hành.
Đảm bảo nguồn điện của giá đã tắt.
Cài đặt trong giá đỡ.
Bật nguồn.
Mô-đun sẽ bật nguồn và nhấp nháy đèn LED trên cùng trong khoảng 5 giây. Khi quá trình chẩn đoán hoàn tất thành công, đèn LED trên cùng của đèn LED ở giữa sẽ BẬT khi nhận được cấu hình hợp lệ cho mô-đun từ CPU và hoạt động của bus I/O IC66* đã được xác minh. Đèn LED phía dưới TẮT trong mọi điều kiện.
Loại bỏ IC697BEM731:
Cần tuân thủ các hướng dẫn bên dưới khi tháo mô-đun ra khỏi khe của nó trên giá đỡ.
Nắm chặt bảng ở mặt trên và mặt dưới của bìa bảng bằng ngón cái ở mặt trước bìa và các ngón tay của bạn trên các kẹp nhựa ở mặt sau bìa.
Dùng ngón tay bóp các kẹp giá đỡ ở mặt sau của nắp để tháo kẹp ra khỏi ray giá đỡ và kéo bảng chắc chắn để tháo nó ra khỏi đầu nối bảng nối đa năng.
Trượt bảng dọc theo hướng dẫn thẻ và tháo nó ra khỏi giá.
