Giới thiệu sản phẩm
Thông số kỹ thuật
|
Sản xuất |
Điện lực tổng hợp(GE) |
|
Người mẫu |

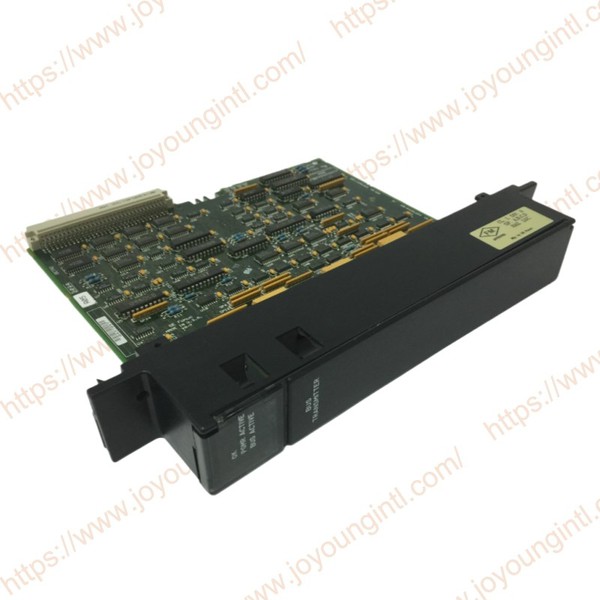

IC697BEM713 |
| Mã sản phẩm | IC697BEM713 |
|
Sự miêu tả |
Máy phát xe buýt |
|
Nguồn gốc |
Hoa Kỳ |
|
Kích thước |
30*20*5cm |
|
Cân nặng |
0,5kg |
Chi tiết sản phẩm
Mô-đun phát bus IC697BEM713 (BTM) cho phép mở rộng từ giá CPU chính khi cần nhiều mô-đun hơn trong hệ thống so với số lượng có thể chứa trong giá CPU. BTM cho phép mở rộng từ giá đỡ CPU lên tối đa 7 giá đỡ PLC IC697 bổ sung. Nó cũng cung cấp giao diện song song hiệu suất cao cho thiết bị lập trình.
Mô-đun này chiếm một khe duy nhất và có hai đầu nối. Phần trên cùng dùng để gắn vào thiết bị lập trình. Phần dưới cùng dành cho sự sắp xếp theo chuỗi-chuỗi thông qua Mô-đun bộ thu Bus đến giá đỡ mở rộng.
Ba đèn LED màu xanh lá cây cung cấp chỉ báo trạng thái của từng cổng và trạng thái mô-đun.
IC697BEM713 BTM phải được cấu hình trong hệ thống PLC IC697 bằng chức năng cấu hình phần mềm lập trình MS-DOS hoặc Windows.
Đặc trưng:
Giao diện lập trình song song hiệu suất cao
Giao diện mở rộng xe buýt
Hỗ trợ tối đa 7 giá đỡ mở rộng
Ba đèn LED cung cấp trạng thái mô-đun, cổng lập trình và cổng mở rộng
Không cần cài đặt công tắc DIP, cấu hình phần mềm dễ dàng trong hệ thống PLC
Cài đặt:
Không nên thử cài đặt mà không tham khảo Hướng dẫn cài đặt bộ điều khiển lập trình hiện hành (Xem tài liệu tham khảo 3).
Đảm bảo nguồn điện của giá đã tắt.
Cài đặt vào bất kỳ khe nào (trừ khe 1) trên giá CPU chính.
Bật nguồn.
Chỉ báo trạng thái:
Ba đèn LED màu xanh lá cây ở phía trên mô-đun cung cấp thông tin trạng thái mô-đun như mô tả bên dưới.
Đèn LED trên cùng (MODULE OK) BẬT khi phần mềm CPU hoàn tất cấu hình cấp nguồn của BTM và đã thăm dò (hoặc cố gắng thăm dò) từng giá mở rộng trong hệ thống. Nó TẮT khi bất kỳ điều kiện nào trong số này không được đáp ứng.
Đèn LED ở giữa (Đã bật Cổng lập trình) là đèn LED Hoạt động của Cổng lập trình viên. Đèn LED này nhấp nháy hoặc BẬT khi người lập trình và PLC đang giao tiếp. Nó TẮT khi họ không liên lạc. Lưu ý rằng cổng này không được sử dụng trong giao tiếp giữa lập trình viên Windows và PLC.
Đèn LED phía dưới (Đã bật cổng mở rộng) cung cấp trạng thái của bus mở rộng. Đèn LED này nhấp nháy hoặc BẬT khi BTM đang giao tiếp với các Mô-đun Bộ thu Bus được kết nối với nó thông qua liên kết bus I/O song song. Nó TẮT khi họ không liên lạc.
Khóa cơ mô-đun:
Mô-đun này bao gồm một phím cơ giúp ngăn chặn việc vô tình thay thế loại mô-đun này bằng loại mô-đun khác trong một khe nhất định. Chìa khóa vừa với một khu vực có hình dạng độc đáo trên bảng bên dưới đầu nối. Chìa khóa được bao gồm trong mỗi mô-đun.
Khi mô-đun được cài đặt lần đầu tiên, phím sẽ bám vào thanh ray trung tâm của bảng nối đa năng. Khi mô-đun được giải nén, khóa vẫn còn ở thanh ray trung tâm, định cấu hình khe cắm để chỉ chấp nhận các loại mô-đun giống hệt nhau.
Nếu cần thay đổi vị trí mô-đun trong giá sau khi chìa khóa đã được chốt vào ray giữa của giá, có thể tháo chìa khóa bằng cách đẩy chìa khóa lên trên để tháo chốt trong khi kéo nó ra khỏi ray. Sau đó, nó có thể được lắp lại vào mô-đun và mô-đun được lắp vào giá đỡ ở vị trí mong muốn. Lưu ý: Chỉ có thể đặt nguồn điện ở vị trí giá đỡ ngoài cùng bên trái.
