Giới thiệu sản phẩm
GE IC694TBB032 là cụm khối đầu cuối cho chuỗi bộ điều khiển tự động hóa lập trình PacSystem rx3i . nó chủ yếu được sử dụng với các mô-đun I/O có mật độ cao, đặc biệt là Cửa ở mặt trước và thiết kế khung mở ở phía sau . Vỏ bên ngoài của khối có cách điện dày hơn so với bên trong để chứa các dây dày hơn .}
Thông số kỹ thuật
|
Sản xuất |
GE |
|
Người mẫu |
IC694TBB032 |
| Số phần | IC694TBB032 |
|
Sự miêu tả |
RX3I PAC System Terminal Box Style |
|
Nguồn gốc |
Hoa Kỳ |
|
Kích thước |
13*8*5cm |
|
Cân nặng |
0,2kg |
Chi tiết sản phẩm
GE Fanuc IC694TBB032 RX3I PacSystem Box Style Khối thiết bị đầu cuối mật độ cao
Khối thiết bị đầu cuối kiểu hộp, IC694TBB032 và
IC694TBB132, được sử dụng với các mô-đun PacSystems mật độ cao RX3I và chuỗi tương đương 90-30 Modul
Các khối đầu cuối IC694TBB032 và TBB132 có chức năng giống hệt nhau . khối đầu cuối IC694TBB032 đi kèm với nắp ngoài tiêu chuẩn độ sâu .
Các mô -đun PLC .
Khối thiết bị đầu cuối mở rộng IC694TBB132 đi kèm với nắp ngoài sâu xấp xỉ ½ inch (13mm) so với khối đầu cuối IC694TBB032, để phù hợp với dây có lớp cách nhiệt dày hơn, chẳng hạn như được sử dụng với các mô-đun AC I/O.
|
Loại khối đầu cuối
|
Số danh mục
|
|
Khối thiết bị đầu cuối kiểu hộp, 36 chân, một
|
IC694TBB032
|
|
Khối thiết bị đầu cuối kiểu lò xo, 36 chân, một
|
IC694TBS032
|
|
Khối thiết bị đầu cuối kiểu hộp mở rộng, 36 chân, một
|
IC694TBB132
|
|
Khối thiết bị đầu cuối kiểu lò xo mở rộng, 36 chân, một
|
IC694TBS132
|
Kết nối hệ thống dây điện trường với khối thiết bị đầu cuối mật độ cao kiểu hộp

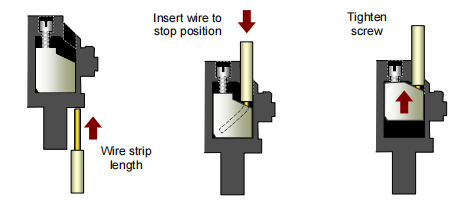

Phần dưới của khối đầu cuối có thể được sử dụng làm thước đo cho chiều dài dải dây, như được hiển thị bên dưới . Dây bị tước phải được chèn hoàn toàn vào khối đầu cuối để lớp cách nhiệt đáp ứng vị trí dừng bên trong đầu cuối, và nó
