Giới thiệu sản phẩm

GE IC694TBS032 là một khối đầu cuối được tải lò xo cho chuỗi điều khiển tự động hóa lập trình PacSystem RX3I . Nó có tốc độ nối dây nhanh hơn và hiệu suất kết nối đáng tin cậy hơn, tạo điều kiện cho việc cài đặt nhanh và loại bỏ dây và có thể được sử dụng với nhiều loại fanp

IC694TBS032 and IC694TBS132

Thông số kỹ thuật

Sản xuất	GE
Người mẫu	IC694TBS032 IC694TBS132
Số phần	IC694TBS032 IC694TBS132
Sự miêu tả	RX3I PAC Hệ thống các khối thiết bị đầu cuối kiểu lò xo
Nguồn gốc	Hoa Kỳ
Kích thước	1385cm
Cân nặng	0,2kg

Chi tiết sản phẩm

Cài đặt hoặc xóa cụm khối đầu cuối của mô -đun: GE High-density Terminal Blocks

1. Kết nối cơ học giữa mô -đun và thiết bị đầu cuối
Xóa mô -đun I/O khỏi giá Rx3i (nếu được cài đặt) và đảm bảo rằng không có bụi hoặc dầu trên bề mặt của mô -đun .
Quan sát giao diện kết nối giữa thiết bị đầu cuối (IC694TBS032) và mô -đun: Có các chân ở mặt sau của thiết bị đầu cuối tương ứng với các chân mô -đun và có các khe cài đặt đầu cuối ở mặt trước của mô -đun .
Nhẹ nhàng đẩy thiết bị đầu cuối đến giao diện mô -đun và xác nhận rằng khóa được khóa sau khi nghe một âm thanh "nhấp chuột", đảm bảo rằng thiết bị đầu cuối và mô -đun được trang bị hoàn toàn và không lỏng lẻo (bạn có thể nhẹ nhàng kéo thiết bị đầu cuối để kiểm tra xem nó có chắc) .

2. Cài đặt mô -đun và giá đỡ (nếu không được cài đặt)
Chèn mô -đun I/O với các đầu cuối được cài đặt dọc theo đường ray của giá Rx3i, căn chỉnh với giao diện xe buýt trên giá và đẩy nó vào cho đến khi cần khóa ở phía bên của mô -đun bật lên và khóa tự động, đảm bảo kết nối đáng tin cậy giữa mô -đun và bus giá.

Các khối đầu cuối mật độ cao:

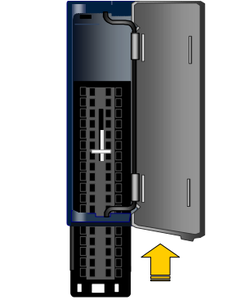

1. Nhấn cụm khối đầu cuối thẳng về phía mô -đun cho đến khi nó được ngồi một phần .

2. Mở cửa ở mặt trước của khối đầu cuối và đẩy chốt (xem bên dưới) lên rất chắc chắn cho đến khi nó đạt đến đỉnh của khe và nhấp vào vị trí .}

3. Kiểm tra để đảm bảo khối đầu cuối được đặt đầy đủ .

IC694TBS132

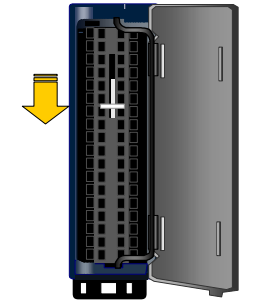

Loại bỏ một khối đầu cuối mật độ cao khỏi mô-đun

1. Mở cửa khối đầu cuối .

2. đẩy chốt xuống như được hiển thị ở bên trái rất chắc chắn cho đến khi khối đầu cuối được giải phóng .

3. Kéo khối đầu cuối ra khỏi mô -đun cho đến khi các liên hệ đã tách .

Loại bỏ một khối đầu cuối khỏi nắp của nó

Để loại bỏ một khối đầu cuối khỏi nắp của nó:

1. nắm được các cạnh của nắp khối đầu cuối .}

2. kéo xuống dưới cùng của khối đầu cuối .
