Giới thiệu sản phẩm

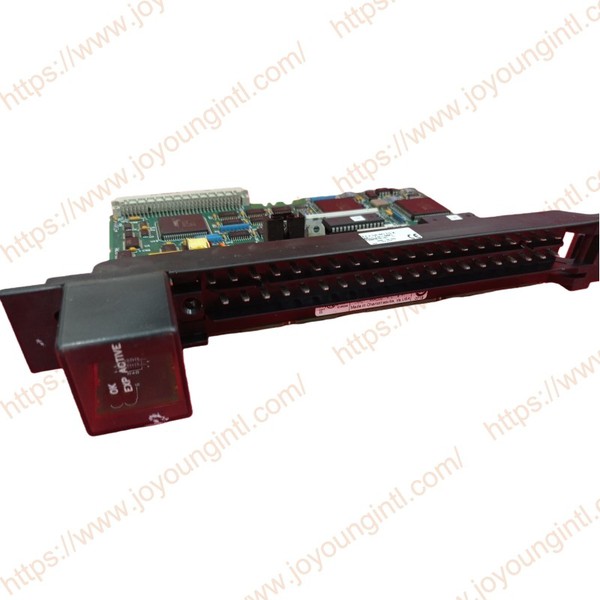

IC697ALG230 là Mô-đun chuyển đổi cơ sở đầu vào tương tự được sản xuất bởi GE Fanuc Automation. Ban đầu nó được sử dụng trong nền tảng bộ điều khiển lập trình (PLC) Series 90-70 và một số kiến trúc tương thích. Chức năng chính của nó là chuyển đổi tín hiệu tương tự (như tín hiệu điện áp hoặc dòng điện) từ các thiết bị hiện trường thành đại lượng kỹ thuật số (biến AI) trong hệ thống điều khiển, để bộ xử lý logic lõi PLC có thể thu thập, xử lý và điều khiển chúng.
Thông số kỹ thuật
|
Sản xuất |
GE |
|
Người mẫu |
IC697ALG230 |
| Mã sản phẩm |
IC697ALG230F |
|
Sự miêu tả |
Mô-đun đầu vào tương tự |
|
Nguồn gốc |
Hoa Kỳ |
|
Kích thước |
30*20*6cm |
|
Cân nặng |
0,65kg |
Chi tiết sản phẩm
Chức năng cốt lõi và nguyên tắc làm việc của IC697ALG230
Thu thập và xử lý tín hiệu mô phỏng
Chức năng cốt lõi của IC697ALG230 là thu thập và chuyển đổi dữ liệu đầu vào tương tự. Nó cung cấp 8 kênh tương tự vi sai, mỗi kênh có thể được cấu hình độc lập làm đầu vào chế độ hiện tại hoặc chế độ điện áp. Thiết kế này linh hoạt hơn so với các loại đầu vào cố định.
Điện áp đầu vào: Thường hỗ trợ phạm vi từ -10 VDC đến +10 VDC.
Đầu vào hiện tại: Hỗ trợ chế độ vòng lặp hiện tại 4 - 20 mA.
Cài đặt phần cứng
Trong kiến trúc PLC GE Series 90-70, IC697ALG230 là mô-đun đầu vào tương tự "bộ chuyển đổi cơ sở". Nó chịu trách nhiệm chuyển đổi tín hiệu tương tự (điện áp hoặc dòng điện) từ trường thành giá trị kỹ thuật số mà PLC có thể xử lý (%AI). Bản thân mô-đun không thể hoạt động độc lập; nó cần được lắp vào giá 90-70 I/O và kết nối với CPU thông qua bảng nối đa năng.
Giao diện mô-đun được trang bị một khối đầu cuối có thể tháo rời để kết nối cáp cảm biến/máy phát hiện trường:
Cặp đầu vào vi sai: Mỗi kênh có hai đầu vào đầu vào, tương ứng với các đầu cực dương/âm của tín hiệu.
Khi sử dụng đầu vào điện áp: Cực dương được kết nối với đầu ra của nguồn điện áp-tại chỗ và cực âm được kết nối với tham chiếu âm chung. Trong vòng lặp hiện tại: Vòng lặp 4-20 mA phải được đóng lại để có một mạch hoàn chỉnh và nó chứa điện trở tải để đáp ứng các yêu cầu thiết kế vòng lặp tiêu chuẩn.
fAQ.Chẩn đoán và xử lý ngoại lệ
Các mô-đun Series 90-70 và IC697ALG230 cung cấp khả năng chẩn đoán tự động một phần:
Hỏi: Phát hiện dây-mở
Trả lời: Ở chế độ 4-20 mA, khi phát hiện một mạch nhất định bị ngắt kết nối (ví dụ: nếu đường cảm biến mở), mô-đun có thể đặt kênh này thành giá trị lỗi đặt trước hoặc giá trị tối đa, sau đó phản hồi trạng thái cho PLC.
Hỏi: Cảnh báo tín hiệu vượt{0}}giới hạn
Trả lời: Chương trình PLC có thể thực hiện kiểm tra giới hạn trên/dưới đối với dữ liệu %AI. Khi dữ liệu bất thường (chẳng hạn như vượt quá phạm vi), nó sẽ kích hoạt cảnh báo hoặc chuyển sang logic an toàn.
Hỏi: Hãy đảm bảo rằng model này tương thích với dòng sản phẩm này.
A:IC697ALG230 thuộc mô-đun đầu vào tương tự Series 90-70. Nó yêu cầu hệ thống bảng nối đa năng và CPU của Series 90-70 để hỗ trợ và không thể cắm trực tiếp vào PACSystems hoặc các dòng máy khác.
Q: Các thông số phần mềm được cài đặt không chính xác.
Trả lời: Nếu tham số được đặt thành dòng điện nhưng thay vào đó tín hiệu điện áp được kết nối hoặc nếu định nghĩa thang đo của người dùng không chính xác, các giá trị trong chương trình PLC sẽ không khớp với mong đợi. Cần phải xác nhận trong phần mềm kỹ thuật rằng cài đặt kênh khớp với-cảm biến tại chỗ.
