Giới thiệu sản phẩm

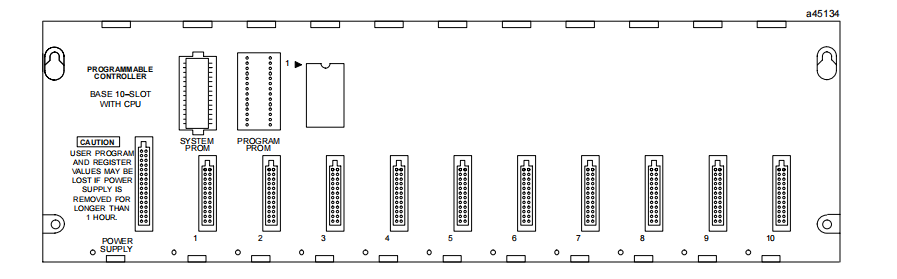

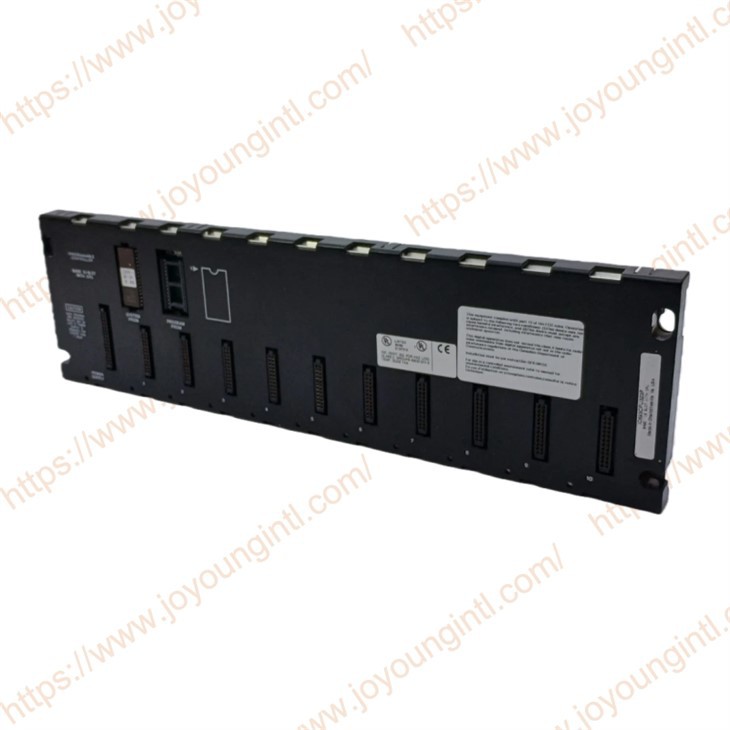

IC693CPU323 là bo mạch chủ Turbo CPU nhúng 10 khe trong dòng GE Fanuc 90-30. Nó có 10 khe cắm I/O và 1 khe cắm nguồn chuyên dụng, đồng thời tương thích với nhiều mô-đun I/O cơ bản của dòng 90-30. Nó chỉ được trang bị một cổng giao tiếp nối tiếp cơ bản. Nếu nó được ghép nối với các mô-đun giao tiếp tùy chọn như Ethernet, Profibus và GCM, thì nó có thể được kết nối với loại mạng công nghiệp tương ứng để đạt được sự tương tác dữ liệu với các thiết bị điều khiển và máy tính cao hơn khác, đồng thời thích ứng với các yêu cầu liên lạc của các tình huống khác nhau.
Thông số kỹ thuật
|
Sản xuất |
GE |
|
Người mẫu |
IC693CPU323 |
| Mã sản phẩm | IC693CPU323 |
|
Sự miêu tả |
10-SLOT BASE với CPU |
|
Nguồn gốc |
Hoa Kỳ |
|
Kích thước |
30*25*5cm |
|
Cân nặng |
0,55kg |
IC693CPU323 Các tính năng chức năng chính
Thực thi và kiểm soát chương trình
Chịu trách nhiệm quét-tốc độ cao và thực thi các chương trình điều khiển do người dùng viết (sơ đồ bậc thang, danh sách câu lệnh, sơ đồ khối chức năng, v.v.).
Nó cung cấp một tập lệnh toàn diện và mạnh mẽ, hỗ trợ các phép toán, logic, thao tác dữ liệu và kiểm soát quy trình phức tạp.
Ký ức
Bộ nhớ chương trình người dùng: Nó cung cấp một-không gian lưu trữ dung lượng lớn 64K byte, được dùng để lưu trữ cấu hình hệ thống và logic điều khiển phức tạp.
Bộ nhớ thanh ghi dữ liệu: Nó cung cấp 32K byte dung lượng lưu trữ, cung cấp đủ dung lượng lưu trữ cho một số lượng lớn các biến, mảng và dữ liệu xử lý.
Loại bộ nhớ là RAM + pin lithium dự phòng. Chương trình người dùng có thể được lưu vào bộ nhớ-không ổn định bên trong (bộ nhớ flash).
Giao diện truyền thông-tích hợp sẵn
Giao diện Ethernet: Tích hợp cổng Ethernet 10Base-T (giao diện RJ-45). Đây là tính năng nổi bật nhất của nó.
Hỗ trợ giao thức SRTP (giao thức Ethernet công nghiệp chuyên dụng của GE) để trao đổi dữ liệu tốc độ cao- với các máy tính cấp cao hơn (HMI/SCADA), máy trạm lập trình và các thiết bị hỗ trợ SRTP{1}}khác.
Hỗ trợ chức năng máy chủ Modbus TCP, tạo điều kiện giao tiếp được tiêu chuẩn hóa với-phần mềm hoặc thiết bị của bên thứ ba hỗ trợ Modbus TCP (chẳng hạn như hệ thống HMI, MES nâng cao).
Cấu hình và lập trình IC693CPU323
Phần mềm lập trình
Sử dụng Proficy Machine Edition (PME) để cấu hình phần cứng, viết chương trình, gỡ lỗi và tải xuống. Nó có thể được kết nối thông qua cổng nối tiếp hoặc cổng Ethernet.
Cấu hình mạng
Cần phải định cấu hình một địa chỉ IP, mặt nạ mạng con và cổng duy nhất cho CPU323 trong phần mềm PME để hỗ trợ giao tiếp Ethernet.
Thông số kỹ thuật vật lý và lắp đặt
Kích thước bên ngoài: Mô-đun CPU một khe dòng 90-30 tiêu chuẩn, nhưng do chức năng phức tạp nên mô-đun này thường dài hơn một chút so với CPU cơ bản.
Vị trí lắp đặt: Nó phải được lắp đặt ở khe ngoài cùng bên trái của giá đỡ cục bộ của PLC Series 90-30.
Đèn báo trạng thái: Bảng điều khiển được trang bị nhiều đèn LED báo hiệu, bao gồm:
RUN/STOP: Trạng thái Chạy/Dừng
BATT: Pin yếu
LỖI: Chỉ báo lỗi
COM1: Hoạt động giao tiếp nối tiếp
COM2 (ETH): Liên kết cổng Ethernet/Chỉ báo trạng thái hoạt động
Pin: Pin lithium được sử dụng để-tắt nguồn và lưu giữ dữ liệu RAM và đồng hồ-thời gian hiện tại.
Thông số hiệu suất kỹ thuật
Tốc độ quét: Thời gian quét thông thường là 0,4 mili giây cho mỗi lệnh logic K, thuộc loại hiệu suất-cao cấp trong dòng 90-30.
Khả năng mở rộng: Có thể kết nối tối đa 2 giá đỡ mở rộng (sử dụng cáp mở rộng IC693CBL3xx) và có thể quản lý tổng cộng 3 giá đỡ.
Cổng giao tiếp
1 x 10 BASE{2}}Cổng Ethernet T (RJ-45)
1 x Cổng nối tiếp có thể chuyển đổi RS-232/485 (loại D 9 chân)
Các giao thức được hỗ trợ: SRTP, Modbus TCP, FTP (đầu Ethernet); SNP, Modbus RTU (Thiết bị đầu cuối nối tiếp)
Các lĩnh vực ứng dụng điển hình
CPU này phù hợp với các ứng dụng phức tạp yêu cầu-điều khiển logic hiệu suất cao, tích hợp dữ liệu-cấp nhà máy và quản lý qua mạng, chẳng hạn như:
Trung tâm phân phối và xử lý vật liệu quy mô lớn-
Dây chuyền sản xuất phức tạp và dây chuyền lắp ráp
Hệ thống giám sát quy trình cần được tích hợp với mạng thông tin nhà máy (hệ thống IT)
Là trạm chính trung tâm của một-hệ thống điều khiển phân tán cỡ trung bình.
