Giới thiệu sản phẩm

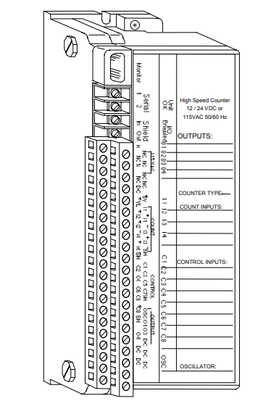

IC660BBD120 là mô-đun bộ đếm tốc độ cao- thuộc dòng I/O GE Fanuc Genius. Nó cung cấp một, hai hoặc bốn bộ đếm có độ phức tạp khác nhau, bao gồm bốn bộ đếm đơn giản độc lập, giống hệt nhau, hai bộ đếm độ phức tạp trung bình độc lập, giống hệt nhau và một bộ đếm phức tạp. Bạn có thể dễ dàng định cấu hình bộ đếm tốc độ cao{6}}để đếm lên, đếm xuống hoặc cả hai cách hoặc tính toán sự chênh lệch giữa hai giá trị thay đổi.
Thông số kỹ thuật
|
Sản xuất |
Điện lực tổng hợp(GE) |
|
Người mẫu |
IC660BBD120 |
| Mã sản phẩm | IC660BBD120 |
|
Sự miêu tả |
Chặn bộ đếm tốc độ cao |
|
Nguồn gốc |
Hoa Kỳ |
|
Kích thước |
23*9*10 cm |
|
Cân nặng |
1,8kg |
Chi tiết sản phẩm
Khối bộ đếm tốc độ cao (IC660BBD120) cung cấp khả năng xử lý trực tiếp tín hiệu xung nhanh lên đến 200KHz cho các ứng dụng điều khiển công nghiệp như:
lưu lượng kế tuabin
Kiểm chứng đồng hồ đo
Đo vận tốc
Xử lý vật liệu
Điều khiển chuyển động
Tính năng IC660BBD120:
Các tính năng khối bao gồm:
12 đầu vào và 4 đầu ra, cộng với đầu ra DC +5 volt và đầu ra bộ dao động
Đếm trên mỗi thanh ghi cơ sở thời gian cho mỗi bộ đếm
Cấu hình phần mềm
Chẩn đoán chuyển đổi không thành công
Sử dụng nguồn điện khối 115 VAC và/hoặc 10 VDC đến 30 VDC
Hoạt động dự phòng pin ngoài
Tính năng bảo vệ-tích hợp chống lại sự đột biến điện ở đầu ra
Bộ đếm tốc độ-cao có thể dễ dàng được định cấu hình để đếm lên hoặc xuống, đếm cả lên và xuống hoặc đếm sự khác biệt giữa hai giá trị thay đổi.
Khối này cung cấp 1, 2 hoặc 4 bộ đếm có độ phức tạp khác nhau:
Bốn bộ đếm đơn giản, độc lập giống hệt nhau
Hai bộ đếm độc lập giống hệt nhau có độ phức tạp vừa phải
Một bộ đếm phức tạp
Xử lý trực tiếp có nghĩa là khối có thể cảm nhận đầu vào, đếm và phản hồi với đầu ra mà không cần giao tiếp với CPU.
Khối này yêu cầu Màn hình cầm tay-phiên bản 3.5 (IC66*HHM501D) trở lên. Cần có HHM phiên bản 4.0 trở lên để sử dụng tất cả các tính năng được mô tả trong biểu dữ liệu này.
Đối với PLC dòng IC600, cần có phiên bản bộ điều khiển bus IC66*CBB902G hoặc IC66*CBB903G trở lên cho các khối được gán cho tham chiếu I/O để đảm bảo tính mạch lạc của dữ liệu. Đối với các khối được gán để đăng ký bộ nhớ, có thể sử dụng các phiên bản cũ hơn của bộ điều khiển bus IC66*CBB902 và IC66*CBB903. Không thể sử dụng bộ điều khiển bus IC66*CBB900 và IC66*CBB901 với Bộ đếm tốc độ cao.
