Giới thiệu sản phẩm
IC660BBD022 là mô-đun I/O 16{4}}mạch của GE Fanuc, một phần của dòng Khối I/O Genius. Mỗi mạch có thể được cấu hình dễ dàng làm đầu vào, đầu vào ba{8}}trạng thái hoặc đầu ra và các mạch đầu ra có thể được kết nối trực tiếp với các mạch đầu vào. Các tính năng có thể định cấu hình bao gồm chức năng kiểm tra xung đầu ra, thời gian lọc đầu vào có thể lựa chọn (10 ms đến 100 ms), giá trị mặc định bật nguồn đầu ra và trạng thái cuối cùng hoặc giá trị mặc định giữ đầu ra.
Thông số kỹ thuật
|
Sản xuất |
Điện lực tổng hợp(GE) |
|
Người mẫu |
IC660BBD024 |
| Mã sản phẩm | IC660BBD024 |
|
Sự miêu tả |
Chặn mạch I/O 32 nguồn 12/24Vdc |
|
Nguồn gốc |
Hoa Kỳ |
|
Kích thước |
23*9*10 cm |
|
Cân nặng |
1,8kg |
Chi tiết sản phẩm
IC660BBD024 A DC 32-Nguồn mạch/Khối I/O chìm là một mô-đun thông minh, có thể định cấu hình để kết nối bộ điều khiển với các thiết bị cung cấp hoặc chấp nhận tín hiệu nhị phân. Các khối này tương thích với nhiều loại thiết bị đầu vào, bao gồm cả công tắc lân cận điện tử 2 dây và 3 dây. Đầu ra có thể là các thiết bị điều khiển và chỉ báo công suất thấp như rơle, công tắc tơ và đèn. Hai mô hình có sẵn:
12/24 VDC 32- Khối nguồn mạch (IC66*BBD024), cung cấp dòng điện cho các thiết bị đầu ra trường.

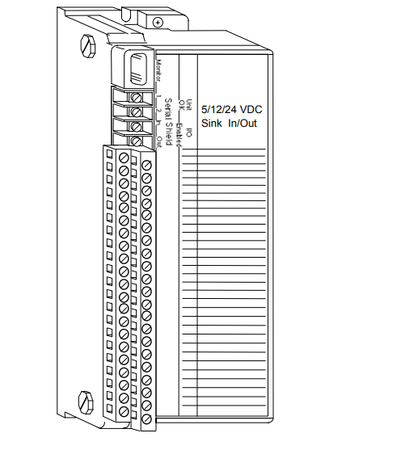

Khối chìm 32 mạch 5/12/24 VDC (IC66*BBD025), nhận dòng điện từ các thiết bị đầu ra trường.
Tính năng IC660BBD024:
Mỗi phiên bản Nguồn và Chìm đều hoạt động ở mức điện áp danh định 12 đến 24 volt DC
Phiên bản chìm cũng tương thích với +5 volt TTL-
Có thể kết hợp ba mươi-hai mạch I/O, đầu vào và đầu ra có thể định cấu hình trên một khối
Mạch tự bảo vệ-có thể đặt lại
Cấu hình phần mềm
Chẩn đoán nâng cao
Các khối này có 32 mạch I/O riêng biệt giống hệt nhau, mỗi mạch được cấu hình dễ dàng để trở thành đầu vào, đầu ra hoặc đầu ra có phản hồi. Tính linh hoạt này mang lại hiệu quả thiết kế và ứng dụng tối đa.
Mỗi mạch đều chứa tính năng bảo vệ-tích hợp khi được sử dụng làm đầu ra, bảo vệ trình điều khiển đồng thời cho phép tăng đột biến trong thời gian-ngắn. Nó cũng bảo vệ chống lại tải ngắn do lỗi nối dây.
Đèn LED khối xác minh hoạt động khối và thông tin liên lạc CPU thích hợp. Các đèn LED mạch riêng lẻ ở phía logic cho biết điện áp hiện có trên đầu vào và đầu ra.

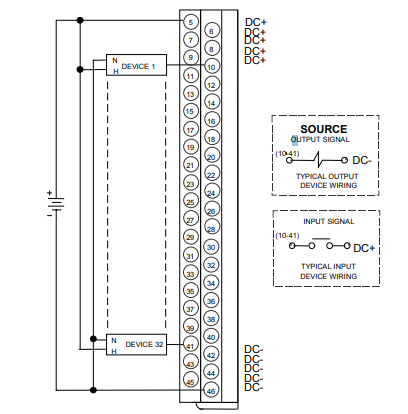

Đấu dây trường IC660BBD024:
Đầu cuối 5 đến 46 dành cho thiết bị hiện trường. Mỗi thiết bị đầu cuối chấp nhận một dây AWG #14 (tiết diện trung bình 2,1 mm2), hai dây rắn AWG #14 (tiết diện 2,1 mm2) hoặc hai dây bện AWG #16 (mỗi dây có tiết diện trung bình 1,3 mm2).
Bất kỳ mạch nào cũng có thể là đầu vào hoặc đầu ra. Kết nối một đầu cuối của thiết bị hiện trường với nguồn DC và đầu còn lại với khối (đầu cuối 10-41). Tất cả các thiết bị I/O phải trở về cùng một mạch nguồn.
Tùy thuộc vào cách bố trí và tải hiện tại, các kết nối dương và âm có thể được nối và thực hiện bằng dây đơn tới khối hoặc nguồn điện.
Đối với khối Nguồn, kết nối đầu ra với phía âm của nguồn điện và đầu vào với phía dương.
Cấu hình IC660BBD024:
Trước tiên, khối phải được định cấu hình bằng Màn hình{0}}cầm tay để:
Nhập Số thiết bị của nó (địa chỉ bus nối tiếp).
Nhập Số tham chiếu của nó (chỉ bắt buộc đối với PLC dòng IC600 và IC550).
Ngoài ra, trừ khi tất cả các mạch trên khối đều là đầu vào, Loại I/O Khối phải được đặt thành Đầu ra hoặc Kết hợp trên màn hình ID Khối Chương trình.
