3ADT220090R0003 SDCS-Bo mạch POW-1 được thiết kế cho mô-đun bộ chuyển đổi DCS 500 và được gắn trên giá đỡ điện tử. Bảng này được sử dụng cho tất cả các loại mô-đun, không phụ thuộc vào dải dòng điện hoặc điện áp. Chức năng chính là cung cấp nguồn DC cho các bộ biến tần dòng ABB ACS800 và bộ điều khiển dòng SDCS, v.v. Là mô-đun nguồn cho bộ biến tần dòng ACS800, nó thường được sử dụng trong các bộ truyền động động cơ của dây chuyền sản xuất luyện kim và thiết bị bơm, quạt trong ngành hóa chất, cung cấp điện cho bộ điều khiển của bộ biến tần để đảm bảo điều khiển chính xác tốc độ quay và mô-men xoắn của thiết bị.
Thông số kỹ thuật
|
Sản xuất |
ABB |
|
Người mẫu |
SDCS-POW-1
|
| Mã sản phẩm |
3ADT220090R0003 |
|
Sự miêu tả |
Bảng cung cấp điện
|
|
Nguồn gốc |
Phần Lan |
|
Kích thước |
25*15*5 cm |
|
Cân nặng |
0,41kg |
Chi tiết sản phẩm

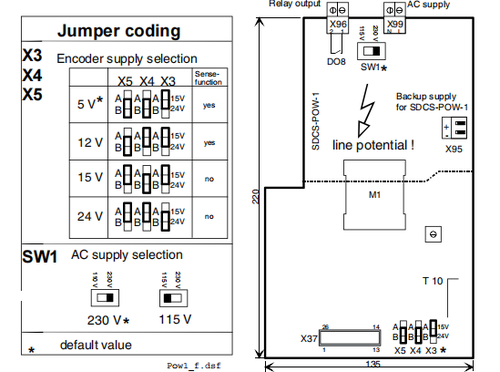

SDCS-POW-1 3ADT220090R0003 hoạt động trên cơ sở chế độ chuyển đổi-trong cấu hình flyback. Nó tạo ra tất cả điện áp DC cần thiết cho SDCS{6}}CON-2 và tất cả các bảng điện tử khác. Điện áp đầu vào có thểđược chọn thông qua công tắc SW1 sang 230 V AC hoặcđến 115 V AC. Hình dưới đây cho thấy tronghướng dẫn lựa chọn điện áp đầu vào ACvà để lựa chọn điện áp cung cấp bộ mã hóa.
Nếu sử dụng SDCS-CON-2 (không có bo mạch I/O SDCS-IOB-3) cùng với bộ mã hóa xung để đo tốc độ thì điện áp cung cấp cho bộ mã hóa gia tăng phải được chọn bằng các chân nhảy X5, X,4 và X3.
Điện áp cung cấp AC:
|
điện áp cung cấp
|
115 V xoay chiều
|
điện xoay chiều 230V
|
|
Sức chịu đựng
|
-15%/+10%
|
-15%/+10%
|
|
Tính thường xuyên
|
45 Hz ... 65 Hz
|
45 Hz ... 65 Hz
|
|
Tiêu thụ điện năng
|
120VA
|
120VA
|
|
Mất điện
|
Nhỏ hơn hoặc bằng 60 W
|
Nhỏ hơn hoặc bằng 60 W
|
|
Dòng điện khởi động
|
20 MỘT/20 ms
|
10 A / 20 mili giây
|
|
Bộ đệm nguồn điện
|
tối thiểu 30 mili giây
|
tối thiểu 30 mili giây
|
Hai thiết bị đầu cuối này được sử dụng để bổ sung thêm điện dung (ví dụ: KJ 2001) cho các thiết bị đầu cuối hiện có nhằm tăng thời gian đệm nguồn điện. Dữ liệu chi tiết hơn có sẵn theo yêu cầu thông qua đại diện ABB của bạn.
