Giới thiệu sản phẩm
Thông số kỹ thuật
|
Sản xuất |
ABB |
|
Người mẫu |
SDCS-IOB-3 |
| Mã sản phẩm | 3BSE004086R{2}}BSE004086R0001 |
|
Sự miêu tả |
Bảng I/O analog và bộ mã hóa |
|
Nguồn gốc |
Phần Lan |
|
Kích thước |
24*10*5cm |
|
Cân nặng |
0,5kg |
Chi tiết sản phẩm

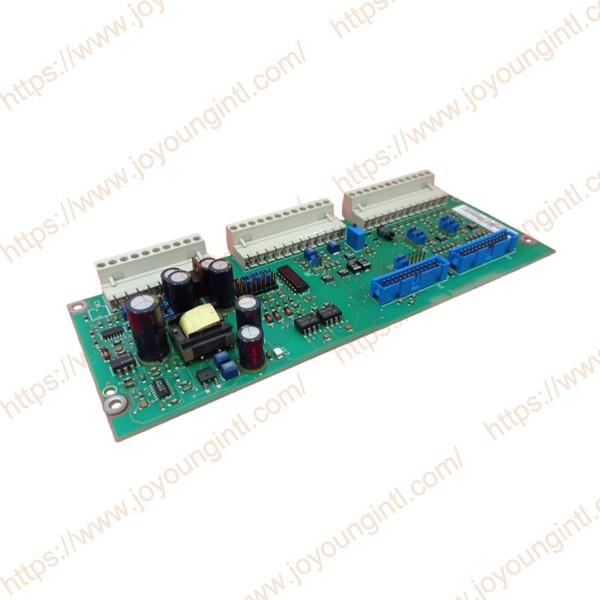

Bo mạch SDCS-IOB-3 3BSE004086R1 bao gồm 5 đầu vào analog, 3 đầu ra analog, giao diện bộ mã hóa xung cách ly điện và một nguồn dòng điện cho các thiết bị đo nhiệt độ.
Nếu sử dụng những bo mạch này thì chúng phải được gắn bên ngoài mô-đun DCS. Chúng phải được lắp đặt sao cho các giá đỡ dẫn điện có kết nối tốt với mặt đất của hệ thống lắp đặt.
Chiều dài cáp giữa X1:/X1: và X2:/X2: tối đa. 1.7 m và giữa X1:/X3: tối đa. 0.5 m vì lý do EMC.
• Bo mạch I/O analog SDCS-IOB{2}}3 thay thế đầu vào analog tiêu chuẩn, đầu ra analog tiêu chuẩn và đầu vào bộ mã hóa tiêu chuẩn trên SDCS-CON-4. Điều này có nghĩa là I/O analog và đầu vào bộ mã hóa trên SDCS-CON-4 không còn khả dụng nữa.
• Đầu nối X1 và X2 được sử dụng để kết nối SDCS{2}}IOB-3 với SDCS-CON-4 qua cáp phẳng.
• Để gắn SDCS-IOB-3, hãy sử dụng ngăn chứa thẻ được thiết kế đặc biệt bao gồm bảo vệ ngón tay và kẹp màn hình.

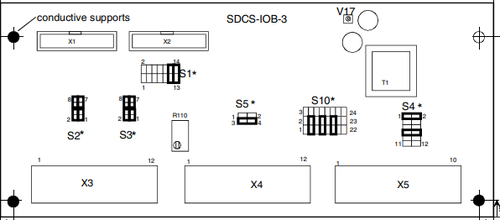

• Trên slide này, sơ đồ kết nối của bảng SDCS{0}}IOB-3 sẽ được giải thích.
• Đầu nối X3 cung cấp kết nối bộ mã hóa analog cũng như kết nối đầu vào analog cho đầu vào analog 1 đến đầu vào analog 4.
• Việc mở rộng quy mô và điều chỉnh được thực hiện thông qua các nút nhảy trên bảng IOB-3.
• Đầu nối X4 cung cấp kết nối đầu ra analog cho:
o Đầu ra analog 1 và 2 và dòng điện động cơ thực tế. Đầu ra này được sử dụng để kết nối máy hiện sóng để đo.
o Nguồn điện áp cộng-âm 10 volt DC. Điều này thường được sử dụng để kết nối chiết áp nhằm cung cấp tham chiếu tốc độ cho đầu vào tương tự.
o Nguồn hiện tại có 1,5 Milliamp đến 5 Milliamp. Điều này thường được sử dụng để cung cấp cho cảm biến nhiệt độ PT100, đặc biệt là PTC, để đo nhiệt độ động cơ.
• Đầu nối X5 cung cấp kết nối bộ mã hóa cho các bộ mã hóa-kết thúc đơn và vi sai
