Giới thiệu sản phẩm
SDCS-CON-2 3ADT309600R1 là mô-đun giao tiếp và điều khiển cốt lõi của hệ thống kích thích dòng UNITROL® của ABB. Ngoài ra còn có các mẫu như SDCS-CON-2A và SDCS-CON-2B. Là lõi truyền thông của hệ thống kích thích, nó có thể chuyển đổi giữa giao thức bus nội bộ (chẳng hạn như bus CAN) và các giao thức công nghiệp bên ngoài. Nó chủ yếu hỗ trợ giao thức Modbus RTU qua giao diện RS-485 và giao thức Modbus TCP/IP qua giao diện Ethernet, tạo điều kiện kết nối với các hệ thống điều khiển bên ngoài, như DCS và PLC, trong các nhà máy điện.
Thông số kỹ thuật
|
Sản xuất |
ABB |
|
Người mẫu |
SDCS-CON-2 |
| Mã sản phẩm | 3ADT309600R1 |
|
Sự miêu tả |
Ban kiểm soát |
|
Nguồn gốc |
Phần Lan |
|
Kích thước |
25*25*5 cm |
|
Cân nặng |
0,81kg |
Chi tiết sản phẩm

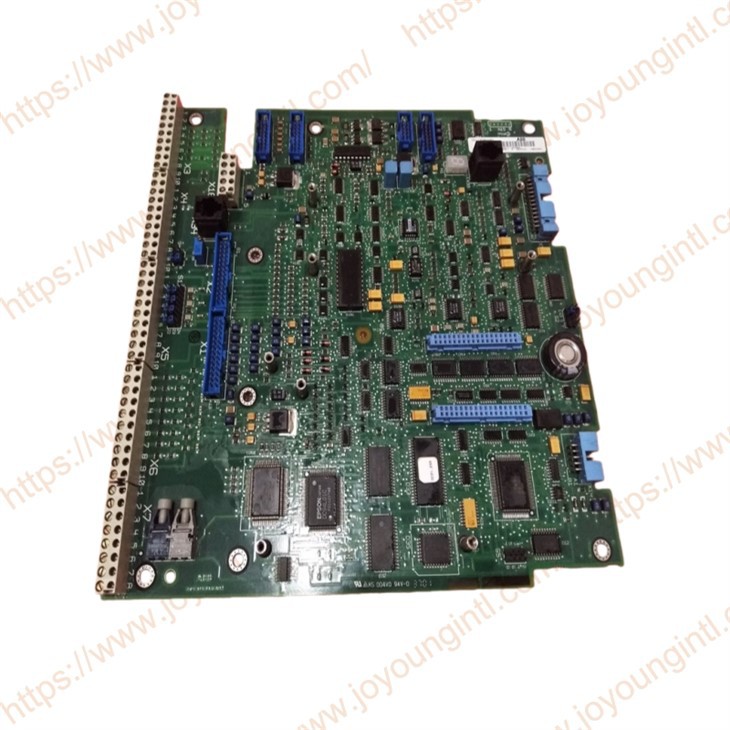

3ADT309600R1 SDCS-Bảng điều khiển CON-2 dựa trên bộ vi xử lý 80186EM và mạch ASIC DC94L01.
Mạch bộ nhớ và dự phòng
Chương trình, bao gồm các giá trị hệ thống và tham số, được lưu trữ trong Flash PROM D33. Các chương trình khác nhau có thể được tải trực tiếp vào các PROM này. Chức năng ứng dụng và các giá trị tham số được lưu trong Flash PROM D35. Thông báo Lỗi và Cảnh báo -thời gian xuất hiện và một số giá trị khác như giờ hoạt động, v.v.- được lưu trữ trong mạch RAM tĩnh. Chúng có tụ điện dự phòng 1 F, kéo dài tối thiểu 8 giờ, thường là vài ngày. Mất khoảng 30 phút để sạc tụ điện dự phòng.
chức năng ASIC
Mạch tích hợp dành riêng cho ứng dụng ASIC =. Hầu hết các chức năng đo lường và điều khiển cho DCS500 đều được thực hiện trong ASIC:
- giao tiếp với bảng điều khiển (RS 485)
- giao tiếp với bộ kích thích trường (RS 485)
phép đo -
- chức năng giám sát
Kiểm soát chuyển đổi - A/D và D/A{1}}
- tạo xung kích hoạt thyristor
Chức năng giám sát
Ban kiểm soát có cơ quan giám sát nội bộ. Cơ quan giám sát kiểm soát hoạt động của chương trình bảng điều khiển. Nếu cơ quan giám sát di chuyển, nó có những điều sau đây
các hiệu ứng:
- Việc ghi vào FPROM bị tắt.
- Điều khiển kích hoạt thyristor được đặt lại và tắt.
- Đầu ra kỹ thuật số bị ép ở mức thấp.
- Đầu ra tương tự có thể lập trình được đặt lại về 0, 0V.
Hiển thị bảy đoạn-
Một màn hình bảy đoạn-được đặt trên bảng điều khiển và hiển thị trạng thái của ổ đĩa.
Bảng điều khiển SDCS-CON-2 có kênh DDCS (Hệ thống điều khiển ổ đĩa kỹ thuật số) tích hợp với tốc độ truyền lên tới 4 Mbit/s. Kênh này (V260) có thể được sử dụng cho các mô-đun fieldbus với bộ chuyển đổi DCS 500B hoặc cho 12_PULE LINK với bộ chuyển đổi DCS 600. Các đầu cuối X16:4 và 5 được cung cấp để cấp nguồn cho mô-đun (+24 V / Nhỏ hơn hoặc bằng 150 mA).
