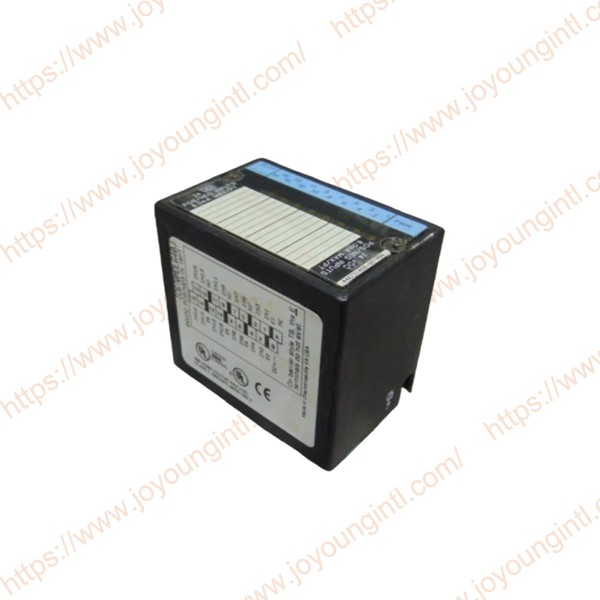

Giới thiệu sản phẩm
Thông số kỹ thuật
|
Sản xuất |
Điện lực tổng hợp(GE) |
|
Người mẫu |
IC670MDL640 |
| Mã sản phẩm | IC670MDL640 |
|
Sự miêu tả |
Mô-đun đầu vào dương/âm 24 VDC |
|
Nguồn gốc |
Hoa Kỳ |
|
Kích thước |
12*12*8cm |
|
Cân nặng |
0,55kg |
Chi tiết sản phẩm
Mô-đun đầu vào dương/âm 24 VDC (IC670MDL640) cung cấp một nhóm gồm 16 đầu vào riêng biệt, có thể được điều khiển bởi logic dương hoặc âm. Việc xử lý thông minh cho mô-đun này được thực hiện bởi Đơn vị giao diện bus hoặc nơi khác trong hệ thống. Điều này bao gồm việc định cấu hình các tính năng như mặc định đầu vào và báo cáo lỗi. Mô-đun này có 16 bit (hai byte) dữ liệu đầu vào riêng biệt. Cần có Đơn vị giao diện bus để cung cấp dữ liệu đầu vào này cho máy chủ và/hoặc bộ xử lý cục bộ.
Nguồn điện: Mô-đun nhận nguồn điện từ Bộ xử lý hiện trường để chạy logic 5 volt của chính nó. Cần có nguồn điện 24VDC bên ngoài để cấp nguồn cho các thiết bị đầu vào.

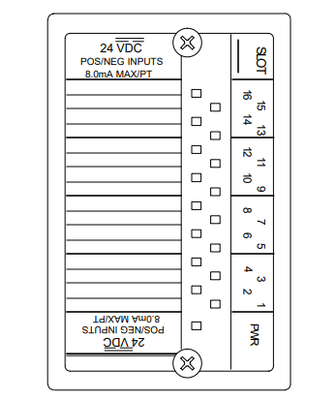

Đèn LED: Các đèn LED riêng lẻ (phía logic), có thể nhìn thấy qua phần trong suốt của mặt trên mô-đun, cho biết trạng thái bật/tắt của từng đầu vào. Đèn LED PWR bật khi có nguồn điện trường và bảng nối đa năng.

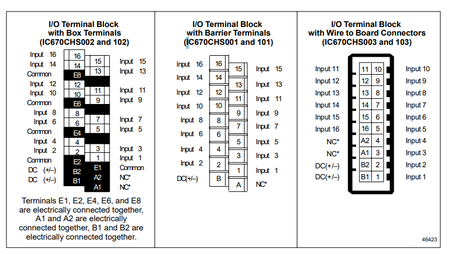

Đấu dây trường: Hình minh họa sau đây hiển thị các phép gán đầu cuối cho Mô-đun đầu vào dương/âm 24 VDC.
Kết nối với đầu cuối A (được đánh dấu NC trong sơ đồ trên) là tùy chọn. Khối đầu cuối có các đầu nối dạng hộp có 25 đầu nối cho mỗi mô-đun, mỗi đầu nối chứa một dây AWG #14 (tiết diện trung bình 2,1 mm2) đến AWG #22 (tiết diện trung bình 0,36 mm2) hoặc hai dây lên đến AWG #18 (tiết diện trung bình. 0.86mm2). Khi sử dụng jumper bên ngoài, dung lượng dây sẽ giảm từ AWG #14 (2,10mm2) xuống AWG #16 (1,32mm2).
Khối đầu cuối I/O với các đầu cuối rào cản có 18 đầu cuối trên mỗi mô-đun. Mỗi thiết bị đầu cuối có thể chứa một hoặc hai dây lên đến AWG #14 (tiết diện trung bình 2,1mm2).
Khối đầu cuối I/O có đầu nối có một đầu nối đực 20{4}}chân cho mỗi mô-đun. Đầu nối ghép nối có số bộ phận Bộ khuếch đại là 178289–8. Bạn có thể sử dụng bất kỳ điểm tiếp xúc mạ thiếc nào trong dòng AMP D–3000 với đầu nối (Số bộ phận amp 1–175217–5 dành cho ổ cắm lực tiếp xúc cao dành cho dây 20–24 khổ (0,20–0,56mm2), 1–175218–5 dành cho ổ cắm lực tiếp xúc cao dành cho ổ cắm lực tiếp xúc cao dành cho dây 16–20 khổ (0,56–1,42mm2)).
