Giới thiệu sản phẩm

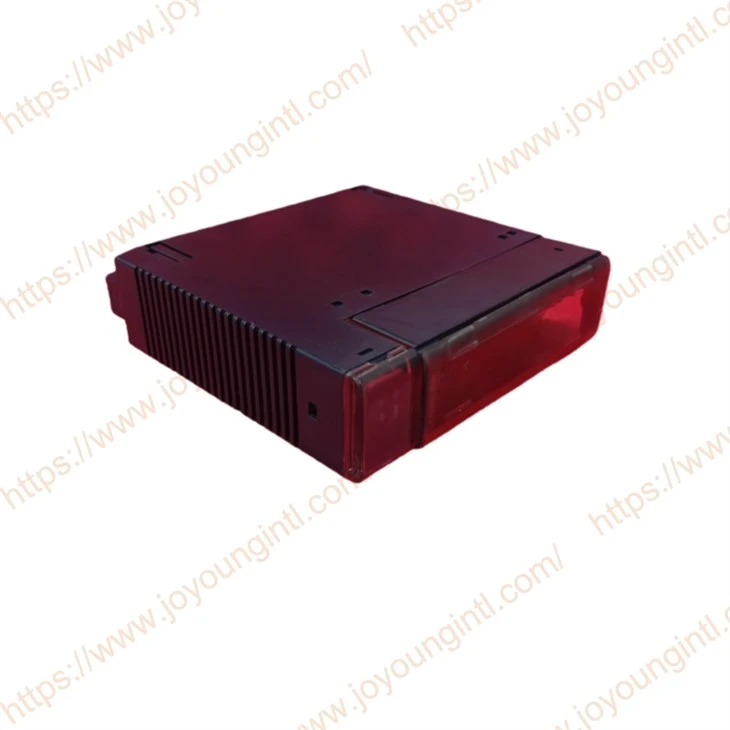

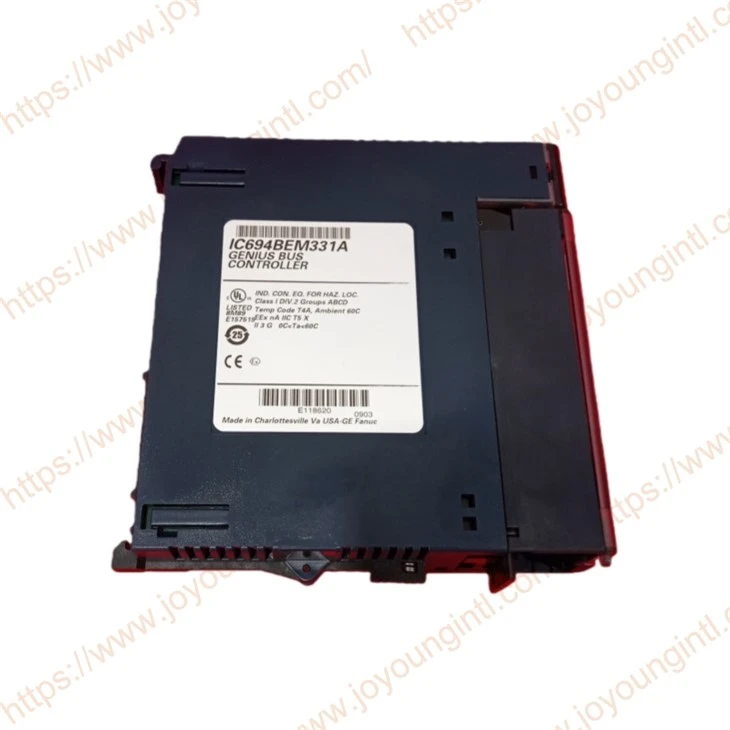

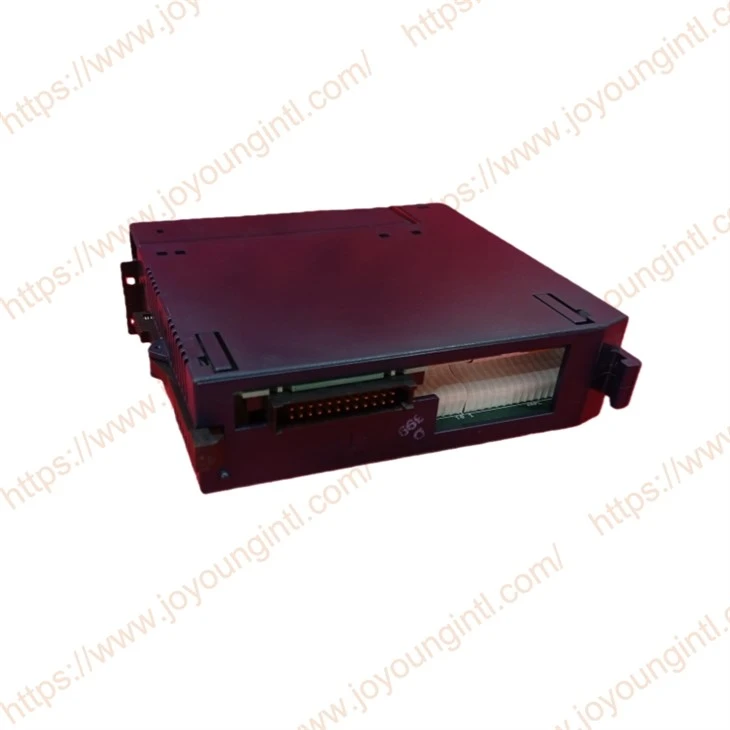

IC694BEM331 là Bộ điều khiển Bus Genius. Nó có thể thiết lập liên lạc với tối đa 31 thiết bị I/O Genius và trong hệ thống RX3i, có thể cài đặt đồng thời tối đa 8 mô-đun này. Bên cạnh việc kết nối với các mô-đun dòng Genius, nó còn có thể giao tiếp với các giá đỡ I/O dòng 90-70, trạm I/O điều khiển trường, màn hình cầm tay Genius và nhiều máy chủ. Nó hỗ trợ cả phương thức truyền dữ liệu toàn cầu và gói dữ liệu, đồng thời tương thích với các logic tương tác dữ liệu điều khiển công nghiệp khác nhau.
Thông số kỹ thuật
|
Sản xuất |
GE |
|
Người mẫu |
IC694BEM331 |
| Mã sản phẩm | IC694BEM331 |
|
Sự miêu tả |
Bộ điều khiển xe buýt thiên tài |
|
Nguồn gốc |
Hoa Kỳ |
|
Kích thước |
30*15*5cm |
|
Cân nặng |
0,55kg |
Chi tiết sản phẩm
Các tính năng chính của IC694BEM331
Mô-đun này được trang bị hai đèn báo ở mặt trước là OK và COM.
Đèn OK sẽ vẫn sáng khi quá trình chẩn đoán-bật nguồn hoàn tất thành công để cho biết mô-đun đang hoạt động bình thường. Giao tiếp bình thường khi đèn COM sáng.
Đèn nhấp nháy để biểu thị các lỗi tạm thời và tắt để biểu thị lỗi bus hoặc không lấy được cấu hình CPU, từ đó hỗ trợ người dùng khắc phục sự cố.
Các thiết bị được kết nối với bus Genius sẽ tự động báo cáo lỗi, cảnh báo và thông tin khác tới mô-đun này để tăng cường khả năng phát hiện lỗi. Thông tin chẩn đoán sẽ được lưu trữ trong mô-đun và sau đó được CPU tự động truy xuất.
Phần mềm lập trình cho phép hiển thị các lỗi nhất định trong bảng lỗi giúp nhân viên dễ dàng xác định và giải quyết các lỗi liên lạc, lỗi thiết bị.
Việc thiết lập rất đơn giản. Các thông số có thể được đặt bằng Phiên bản máy thành thạo. Bạn không cần phải thực hiện việc gỡ lỗi phần cứng phức tạp. Phần sụn cũng có thể được cập nhật và trạng thái có thể được kiểm tra từ xa, do đó bạn sẽ không phải tháo mô-đun thường xuyên. Điều này làm giảm thời gian và chi phí.
Bus phải được kết cuối ở cả hai đầu bằng trở kháng đặc tính của nó. Danh sách các loại cáp phù hợp trong Hướng dẫn sử dụng Hệ thống I/O và Truyền thông Genius bao gồm các yêu cầu về đầu cuối cho từng loại cáp. Nếu Bộ điều khiển Bus ở cuối bus, hãy lắp một điện trở có trở kháng thích hợp trên các đầu nối Serial 1 và Serial 2 của nó như minh họa bên dưới.
Nếu bạn cần lắp đặt điện trở đầu cuối qua các đầu cuối khác với các đầu cuối được sử dụng cho dây tín hiệu, hãy gắn dây nhảy giữa các đầu cuối của dây tín hiệu và các đầu cuối của điện trở để ngăn chặn bus không bị mất đầu cuối nếu Cụm đầu cuối bị tháo ra. Nếu không làm như vậy sẽ khiến toàn bộ xe buýt bị gián đoạn bất cứ khi nào tấm mặt được tháo ra.
