MOLEX SST SST-PFB-Mô-đun máy quét CLX

Mô-đun máy quét I/O từ xa SST-PFB-CLX Profibus DP cho phép truyền dữ liệu nhanh chóng, đáng tin cậy, hỗ trợ-giám sát và điều khiển theo thời gian thực, đồng thời được áp dụng để liên kết bộ điều khiển ControlLogix với các thiết bị khác như I/O từ xa, PLC, cảm biến, v.v. Nó tương thích với một số giao thức truyền thông như Modbus, Ethernet/IP, Profibus, v.v., để cho phép trao đổi và liên lạc dữ liệu với nhiều loại thiết bị khác nhau. Dòng Allen{6}}Bradley ControlLogix hỗ trợ công cụ này. Công cụ này cũng hoạt động với nhiều thương hiệu và mẫu bộ điều khiển logic khả trình. Bạn có thể tích hợp nó vào hệ thống điều khiển tự động hóa hiện có của mình để giúp hệ thống hoạt động nhanh hơn và hiệu quả hơn.

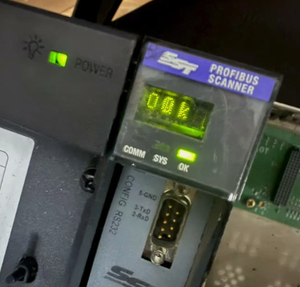

SST-PFB-CLX-RLL là máy quét PROFIBUS dành cho bảng nối đa năng 1756 (ControlLogix) và hệ thống Honeywell PlantScape. Nó cho phép giao tiếp giữa bộ xử lý CLX và các thiết bị I/O từ xa DP trên mạng PROFIBUS, hoạt động như một máy quét I/O từ xa PROFIBUS DP. Nó:

• Có thể quét tới 125 nô lệ

• Hỗ trợ và quét tối đa 122 từ dữ liệu đầu vào và 122 từ dữ liệu đầu ra trên mỗi nô lệ

• Có thể nằm ở bất kỳ khe nào trong khung CLX cục bộ hoặc từ xa. Bạn có thể có tối đa 8 máy quét trong một giá đỡ.

• Hỗ trợ tất cả tốc độ truyền PROFIBUS tiêu chuẩn (9600, 19200, 31,25k, 45,45k, 93,75k, 187,5k, 500k, 1,5M, 3M, 6M, 12M)

• Có thể xử lý đồng thời tối đa 16 lệnh Loại 1 và 16 Lệnh Loại 2

• Có thể xử lý tối đa 8 kết nối Loại 2 (đến 8 thiết bị phụ DPV1 Loại 2) khi chỉ sử dụng Giao tiếp DPV1 Loại 2

• Có thể hoạt động như một nô lệ DPV0

• Cho phép hoạt động đồng thời PROFIBUS Master và Slave (tối đa 1,5 Mbaud)

• Là Master, hỗ trợ tối đa 1984 byte dữ liệu đầu vào và 1968 byte dữ liệu đầu ra trong 4 trang I/O

• Là Master, hỗ trợ cấu hình với tối đa 256 mô-đun I/O

SST-PFB-CLX là mô-đun giao diện PROFIBUS DP được thiết kế đặc biệt cho giao tiếp tự động hóa công nghiệp. Chức năng của nó là:

1. Máy quét giao tiếp PROFIBUS DP Master: Kết nối bộ điều khiển ControlLogix với mạng PROFIBUS;

2. Hỗ trợ trạm phụ PROFIBUS DP: Hỗ trợ các chức năng của trạm phụ ở các chế độ cụ thể;

3 . Cầu nối giao thức và mở rộng I/O phân tán: Đạt được sự tích hợp liền mạch của ControlLogix với nhiều thiết bị PROFIBUS của nhà cung cấp;

Bộ điều khiển máy chủ ControlLogix: Là bộ điều khiển;
Mô-đun SST-PFB-CLX: Được lắp vào giá đỡ 1756 (Bảng nối đa năng ControlLogix);
Mạng PROFIBUS DP: Kết nối I/O, ổ đĩa, cảm biến, v.v. từ xa thông qua lớp vật lý RS-485;
Kênh chẩn đoán và cấu hình: Cấu hình và chẩn đoán theo thời gian thực-có thể được thực hiện thông qua RS-232 hoặc các công cụ phần mềm.







Quy trình cài đặt:

Quy trình sau đây mô tả cách cài đặt mô-đun máy quét:

1. Bạn có thể, nhưng không nhất thiết phải ngắt kết nối nguồn vì máy quét hỗ trợ chèn dưới nguồn điện.

2. Sử dụng các thanh dẫn hướng thẻ khung, căn chỉnh bảng mạch có kích thước đầy đủ.

3. Trượt mô-đun vào khung máy cho đến khi các chốt trên và dưới khớp vào nhau.

4. Gắn cáp PROFIBUS.

5. Bật đầu cuối onnector theo yêu cầu.

6. Luồn cáp xuống và ra xa máy quét.

Thủ tục loại bỏ:

Quy trình sau đây mô tả cách gỡ cài đặt mô-đun máy quét:

1. Bạn có thể, nhưng không nhất thiết phải ngắt kết nối nguồn vì máy quét hỗ trợ loại bỏ khi có nguồn điện.

2. Tháo tất cả cáp khỏi máy quét.

3. Nhấn nút nhả ở trên cùng và dưới cùng của mô-đun và trượt mô-đun ra khỏi khe cắm mô-đun.

Đấu dây PROFIBUS:

Mô-đun này chứa đầu nối DB9 tiêu chuẩn, có thể được kết nối với thiết bị đầu cuối bus PROFIBUS.

Mô-đun này không có-chức năng chấm dứt tích hợp.

Nếu yêu cầu chấm dứt, bạn có thể sử dụng thiết bị đầu cuối Bus được tích hợp-chấm dứt có thể lựa chọn.
