Giới thiệu sản phẩm
Thông số kỹ thuật
|
Sản xuất |
Điện lực tổng hợp(GE) |
|
Người mẫu |
IC698ETM001 |
| Mã sản phẩm | IC698ETM001 |
|
Sự miêu tả |

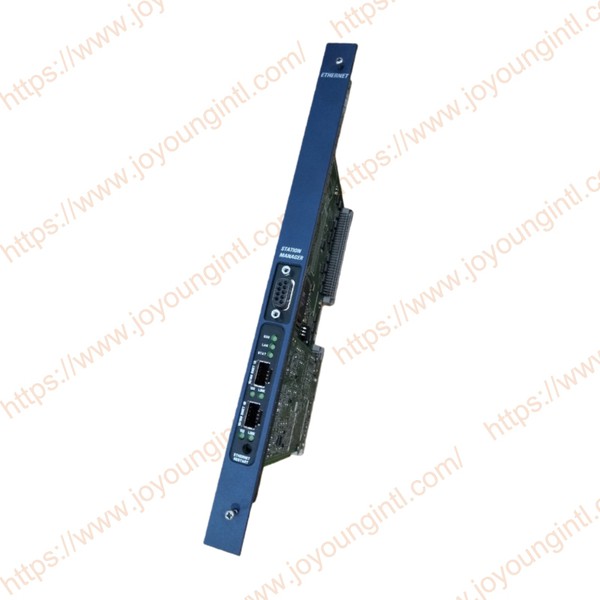

Mô-đun Ethernet PACSystems™ RX7I |
|
Nguồn gốc |
Hoa Kỳ |
|
Kích thước |
30*20*5cm |
|
Cân nặng |
0,5kg |
Chi tiết sản phẩm
Mô-đun giao diện Ethernet IC698ETM001 cung cấp:
− Trao đổi dữ liệu sử dụng Ethernet Global Data (EGD)
− Dịch vụ truyền thông TCP/IP sử dụng SRTP
− Dịch vụ lập trình và cấu hình hệ thống điều khiển toàn diện
− Công cụ chẩn đoán và quản lý trạm toàn diện
− Hai cổng-song công 10BaseT/100BaseT/TX (RJ{4}}45 Connector) hoàn chỉnh với bộ chuyển mạng nội bộ cung cấp tốc độ mạng tự động thương lượng, chế độ song công và phát hiện chéo.
Nhận dạng phần cứng:
Bảng sau đây cho thấy mức độ sửa đổi của các bảng mạch được sử dụng trong phiên bản đầu tiên của Mô-đun giao diện Ethernet RX7i.
| Số danh mục | ID bảng mạch |
| Thẻ nhà cung cấp IC698ETM001-AA | NE8A1 |
| IC698ETM001-AA Ethernet | EX8A1 |
Nhận dạng phần sụn:
| Số danh mục | Sửa đổi phần mềm Ethernet |
| IC698ETM001-AA |
Chính: 1,00 (21A1) Khởi động: 1,00 (21A1) |
PACSystems RX7i cung cấp kết nối trực tiếp với một hoặc hai cáp Ethernet LAN 10Base-T /100Base-TX CAT5 (cặp xoắn) từ hai cổng mạng. Cáp có thể được che chắn hoặc không được che chắn. Điều quan trọng cần nhận ra là hai cổng này được kết nối với một bộ chuyển mạch mạng nhúng. PACSystems RX7i chỉ có một địa chỉ IP. Không có địa chỉ IP riêng cho mỗi cổng.
Hai cổng Ethernet tự động phát hiện xem kết nối Ethernet là chéo (đến Hub hoặc Switch) hay trực tiếp (đến nút khác) và tự động kết nối. Điều này giúp loại bỏ sự cần thiết của cáp chéo khi kết nối trực tiếp từ (các) cổng đến hub hoặc bộ chuyển mạch.
Khả năng tương thích chức năng Ethernet:
| Chủ thể | Sự miêu tả |
| RX7i không hỗ trợ ứng dụng khách SRTP ("Kênh") | Giao diện Ethernet không hỗ trợ hoạt động Máy khách SRTP ("Kênh SRTP") được cung cấp trong Giao diện Ethernet Series 90-70 (IC697CMM742). |
| Hiệu suất SRTP và EGD khác với Series 90-70 |
Hiệu suất SRTP và EGD trong RX7i hơi khác so với Series 90-70. Mỗi Giao diện Ethernet RX7i hỗ trợ số lượng kết nối SRTP và trao đổi EGD lớn hơn. Cũng xin lưu ý rằng RX7i hiện có một số hạn chế về hoạt động SRTP và EGD khi so sánh với Series 90-70. Khi di chuyển các ứng dụng Ethernet Series 90-70 sang RX7i |
| Mô-đun giao diện LAN Series 90-70 (IC697CMM742) Không được RX7i hỗ trợ | Xin lưu ý rằng Mô-đun giao diện LAN Series 90-70 (IC697CMM742) không được RX7i hỗ trợ và không nên đặt trong giá đỡ RX7i. CPU RX7i chứa Giao diện Ethernet được nhúng. Nếu cần có Giao diện Ethernet bổ sung, nên sử dụng Mô-đun Ethernet RX7i (IC698ETM001). |
