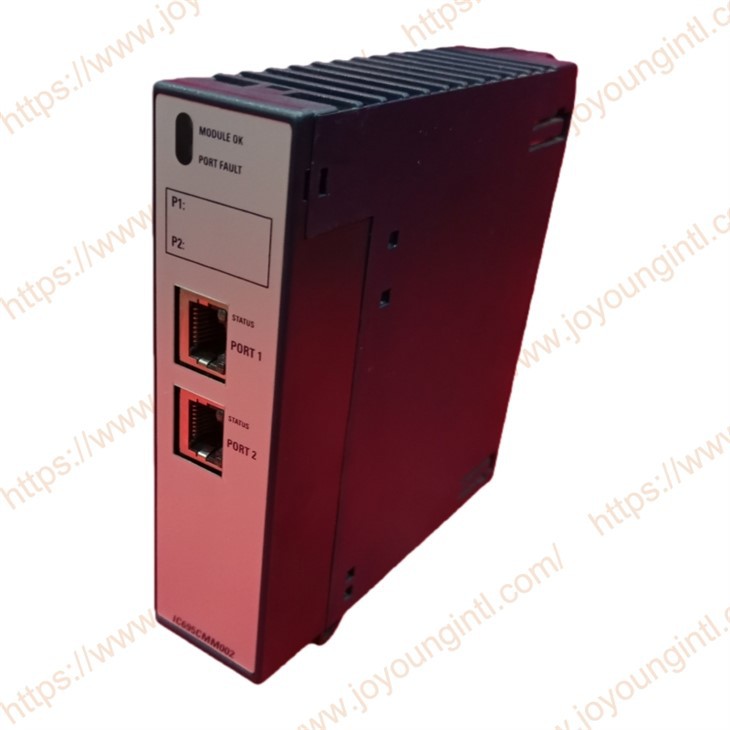

Mô-đun truyền thông GE IC695CMM002-BF

IC695CMM002 Chức năng và tính năng cốt lõi
Cổng Ethernet kép

Nó cung cấp hai cổng Ethernet thích ứng 10/100 Mbps, hỗ trợ phát hiện chéo MDI/MDI-X-tự động và sử dụng đầu nối RJ-45 tiêu chuẩn.

Công dụng chính

Cổng 1: Thường được sử dụng để kết nối các máy trạm kỹ thuật (để lập trình, giám sát và chẩn đoán) hoặc liên lạc với mạng cục bộ của nhà máy/hệ thống SCADA.

Cổng 2: Cổng này thường được sử dụng để xây dựng các mạng ở cấp độ máy hoặc cấp độ hệ thống có độ tin cậy cao, chẳng hạn như để giao tiếp ngang hàng với các CPU RX3i khác, I/O từ xa hoặc thiết bị của bên thứ ba.

Hai cổng có thể được cấu hình độc lập và hỗ trợ các cấu trúc liên kết mạng khác nhau (ví dụ: mạng sao và mạng vòng cần được sử dụng cùng với các bộ chuyển mạch).

Hỗ trợ giao thức

SRTP (Giao thức truyền tải định tuyến máy chủ): Giao thức công nghiệp hiệu quả, độc quyền của GE để trao đổi dữ liệu xác định,-tốc độ cao giữa các bộ điều khiển PACSystems và kết nối của phần mềm lập trình (Proficy Machine Edition).

Máy chủ/máy khách Modbus TCP: Cho phép PLC RX3i dễ dàng trao đổi dữ liệu với các thiết bị-của bên thứ ba hỗ trợ Modbus TCP, chẳng hạn như HMI, trình điều khiển, thiết bị, v.v. Khi hoạt động với tư cách là máy khách, nó có thể chủ động đọc/ghi dữ liệu từ các thiết bị khác.

DNP3 over Ethernet (thông qua các khối chức năng tùy chọn): Thường được sử dụng để liên lạc trong các hệ thống SCADA trong các ngành công nghiệp như điện, xử lý nước.

Máy chủ FTP: Nó có thể được sử dụng để truyền các tập tin (chẳng hạn như công thức nấu ăn, nhật ký).

Máy chủ HTTP: Nó cung cấp các dịch vụ web cơ bản và có thể được sử dụng để theo dõi trạng thái đơn giản.

Dự phòng và chẩn đoán mạng

Hỗ trợ các giao thức dự phòng mạng vòng (chẳng hạn như RSTP). Khi được sử dụng cùng với các thiết bị chuyển mạch hỗ trợ giao thức này, nó có thể xây dựng các mạng Ethernet có tính sẵn sàng cao với thời gian phục hồi nhanh trong trường hợp mạng bị lỗi.

Mặt trước của mô-đun được trang bị nhiều đèn chỉ báo LED (chẳng hạn như nguồn, trạng thái, liên kết/hoạt động cổng, tốc độ cổng, v.v.), hỗ trợ-chẩn đoán lỗi tại chỗ.

Là một giao diện của CPU

Trong hệ thống RX3i, mô-đun này thường phải được lắp vào khe bên trái (khe 0) liền kề với CPU. Nó đóng vai trò là cầu nối quan trọng giữa CPU và bảng nối đa năng, cũng như mạng bên ngoài.

Kịch bản ứng dụng IC695CMM002
Điều khiển máy: Là bộ điều khiển chính, nó kết nối với HMI cục bộ, trạm biến áp I/O từ xa và bộ biến tần.

Tích hợp hệ thống: Trong-dây chuyền sản xuất quy mô lớn, nhiều bộ điều khiển RX3i tiến hành trao đổi dữ liệu nhanh chóng (giao tiếp ngang hàng-với-ngang hàng) thông qua CMM002.

Kết nối SCADA: Giao tiếp với hệ thống giám sát máy tính phía trên thông qua Modbus TCP hoặc DNP3.

Hình thành mạng dự phòng: Trong những trường hợp cần có độ tin cậy cao, hãy xây dựng mạng vòng hoặc mạng sao kép.

Ghi chú quan trọng
Khe quan trọng: Vị trí lắp đặt của nó là bắt buộc (Khe 0). Cài đặt không đúng sẽ khiến hệ thống không hoạt động được.

Phần mềm cấu hình: Phải sử dụng phần mềm Proficy Machine Edition của GE để định cấu hình các chức năng địa chỉ IP, mặt nạ mạng con, cổng và giao thức của mô-đun.

Khả năng tương thích với CPU: Nó cần phải tương thích với phiên bản phần sụn của một mẫu CPU RX3i cụ thể. Trước khi cấu hình, vui lòng tham khảo hướng dẫn tương thích có liên quan.

Cập nhật chương trình cơ sở: Chương trình cơ sở có thể được cập nhật thông qua Phiên bản máy thành thạo để khắc phục sự cố hoặc thêm chức năng.

Trạng thái ngừng sản xuất: Xin lưu ý rằng các sản phẩm thuộc dòng RX3i đã hết vòng đời. GE/Emerson đã tung ra thế hệ sản phẩm PACSystems RXi và RX3i Pro mới làm lựa chọn thay thế. Đối với các dự án mới, nên xem xét thế hệ sản phẩm mới. Mô-đun này vẫn cần thiết để bảo trì hệ thống hiện có.
