Giới thiệu sản phẩm
Thông số kỹ thuật
|
Sản xuất |
Điện lực tổng hợp(GE) |
|
Người mẫu |
IC697MDL940 |
| Mã sản phẩm | IC697MDL940 |
|
Sự miêu tả |
Đầu ra rơle, mô-đun 16 điểm |
|
Nguồn gốc |
Hoa Kỳ |
|
Kích thước |
30*20*5cm |
|
Cân nặng |
0,5kg |
Chi tiết sản phẩm
Mô-đun đầu ra rơ-le điểm IC697MDL940 16- linh hoạt, chắc chắn và dễ sử dụng. Nó sẽ chuyển đổi nhiều loại tải điện từ thấp đến trung bình-chẳng hạn như rơ-le, công tắc tơ và đèn.
Định mức điện trở của mô-đun là 2 amps mỗi điểm ở 120/240 VAC hoặc 24 VDC và 0,2 amps mỗi điểm đối với 125 VDC. Nguồn điện để cung cấp năng lượng cho cuộn dây rơle được cung cấp bởi mô-đun và mỗi đầu ra được hợp nhất và triệt tiêu riêng bằng một bộ giảm âm RC.
Đèn chỉ báo LED hiển thị trạng thái BẬT - TẮT của từng điểm ở phía logic (PLC) của mạch được đặt ở đầu mô-đun.

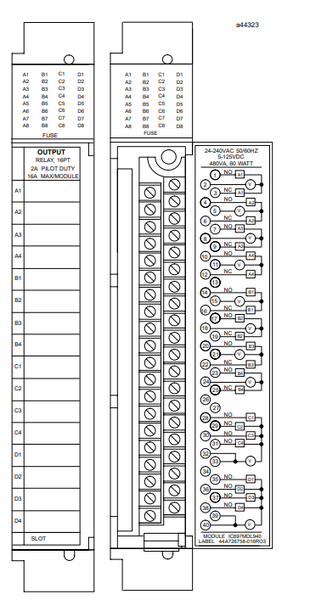

Hệ thống dây điện tại hiện trường được thực hiện với một bảng đầu cuối có thể tháo rời và mô-đun được khóa cơ học để đảm bảo thay thế chính xác bằng loại mô-đun tương tự tại hiện trường. Người dùng có thể định cấu hình tham chiếu I/O mà không cần sử dụng bộ nhảy hoặc công tắc DIP trên mô-đun.
Việc định cấu hình được thực hiện bằng cách sử dụng chức năng cấu hình của phần mềm lập trình MS{0}}DOS hoặc Windows chạy trên Windows 95 hoặc Windows NT qua Ethernet TCP/IP hoặc qua cổng SNP. Chức năng cấu hình Phần mềm lập trình được cài đặt trên thiết bị lập trình. Thiết bị lập trình có thể là IBM XT, AT, PS/2 hoặc Máy tính cá nhân tương thích.
Đặc trưng:
* **Cấu hình linh hoạt không cần bộ nhảy:** Người dùng có thể tùy chỉnh trực tiếp các tham số I/O mà không cần bộ nhảy hoặc công tắc DIP để thích ứng với các yêu cầu logic điều khiển công nghiệp khác nhau. Nó tự hào có khả năng tương thích mạnh mẽ với PLC dòng 90-70 và có thể được tích hợp nhanh chóng vào các hệ thống điều khiển hiện có.
* **Giám sát trạng thái trực quan:** Đèn chỉ báo LED trên đầu mô-đun hiển thị trạng thái bật/tắt của từng điểm đầu ra trên mặt logic PLC trong thời gian thực. Người vận hành có thể nhanh chóng xác định trạng thái hoạt động của từng kênh đầu ra mà không cần các công cụ kiểm tra phức tạp, tạo điều kiện phát hiện kịp thời các điểm bất thường.
* **Thiết kế bảo trì thuận tiện:** Sử dụng các thiết bị đầu cuối hiện trường có thể tháo rời, việc sửa chữa và thay thế mạch tiếp theo không yêu cầu tháo rời toàn bộ mô-đun; chỉ cần tháo khối đầu cuối để vận hành, giảm đáng kể độ khó bảo trì và thời gian ngừng hoạt động.
Kịch bản ứng dụng:
Mô-đun mạnh mẽ và bền bỉ này hoạt động trong phạm vi nhiệt độ từ -20 độ đến +70 độ, khiến mô-đun này phù hợp với môi trường công nghiệp khắc nghiệt trong các lĩnh vực sản xuất, năng lượng và cơ sở hạ tầng. Nó thường được sử dụng để điều khiển các tải công suất thấp{4}}đến trung bình như rơle, công tắc tơ và đèn chỉ báo cho các ứng dụng như điều khiển khởi động/dừng thiết bị dây chuyền sản xuất, chuyển đổi trạng thái của đèn cảnh báo trong cài đặt công nghiệp và điều khiển chuyển động của bộ truyền động nhỏ.
