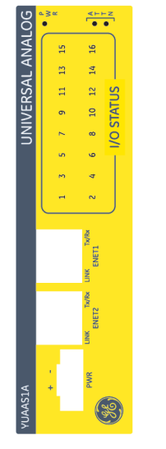

GE IS420YUAAS1A Gói I/O Universal

Mô -đun Yuaa bao gồm gói I/O Yuaas1a được kết nối với bảng thiết bị đầu cuối Suaas1a. Việc phát hành ban đầu mô -đun đáp ứng nhiều quy định và tiêu chuẩn quốc tế, bao gồm các thành phần ROHS.

YUAA tiếp tục đáp ứng các tiêu chuẩn độ tin cậy/tính khả dụng cao giống như các sản phẩm hệ thống kiểm soát đánh dấu khác. Tiết kiệm cho khách hàng bao gồm ít bảng/dấu chân và biến thể cho các bộ phận thay thế.

Mô -đun kênh 16-

Din-rail, sử dụng các khối thiết bị đầu cuối kiểu Euro có thể cắm. Khu vực/kênh bảng điều khiển trung bình (kích thước) xấp xỉ như nhau

như một dấu chân bảng S-terminal nhỏ hiện có.

➢➢ Để cài đặt mô -đun Yuaa vào tủ điều khiển hiện có

1. Theo dõi tất cả các thủ tục an toàn và loto tiêu chuẩn và các yêu cầu về khu vực / khu vực cụ thể cho an toàn.

2. Gắn kết bảng thiết bị đầu cuối SUAA vào tủ. Nó sử dụng các cột lắp DIN tương tự như bảng thiết bị đầu cuối Mark VIES hiện có. Tham khảo phần gắn cho kích thước cơ học và yêu cầu quản lý nhiệt.

3. Nếu chưa được gắn, kết nối gói I/O Yuaa với bảng đầu cuối bằng hai ốc vít và siết chặt đến mô -men xoắn 2.146 Nm (19 trong LB).

4. Đung thành một hoặc hai cáp Ethernet vào đầu nối RJ -45 tùy thuộc vào cấu hình ionet. Gói I/O sẽ hoạt động trên một trong hai cổng. Nếu các kết nối kép được sử dụng, thông lệ tiêu chuẩn là kết nối ENET1 với mạng được liên kết với bộ điều khiển R.

5. Kết hợp dây phù hợp (24 - 12 AWG) vào các ốc vít bảng đầu cuối tùy thuộc vào các kênh và thiết bị đang được sử dụng. Dây điện trường đến 0. 45nm (4 tính bằng lb). Các khối đầu cuối có thể tháo rời trên một kênh theo cơ sở kênh. Các kết nối mặt đất che chắn dây trường có sẵn trên khung kim loại của mô -đun, tách biệt nhưng liền kề với khối đầu cuối có thể tháo rời. Điều này đòi hỏi phải sử dụng dải khiên kim loại tương tự như khung khối đầu cuối Mark VIES hiện có. Xin lưu ý rằng không có sự cô lập giữa các thiết bị điện tử tương tự bên và bên. Tham khảo phần Bảng thiết bị đầu cuối tương tự SUAA Universal để biết thêm thông tin, bao gồm sơ đồ và định nghĩa vít bảng thiết bị đầu cuối hoàn chỉnh.

A. Đối với các cài đặt mới, tham khảo hệ thống dây và cấu hình cho các cài đặt mới cho các chế độ có sẵn, sau đó tham khảo các sơ đồ nối dây phù hợp.

B. Để cài đặt trang bị thêm, tham khảo các hướng dẫn liên quan đến bảng thiết bị đầu cuối hiện tại đang được thay thế bằng SUAA: Stai/Shra Retrofits, Stao Retrofits, STTC Retrofits, SRTD Retrofits hoặc 24 V STCI Retrofits.

6. Năng lượng cho gói I/O bằng cách cắm vào đầu nối DC 28 V. Không cần thiết phải loại bỏ nguồn khỏi cáp trước khi cắm vào vì gói I/O có khả năng khởi động mềm vốn có điều khiển dòng điện trên ứng dụng nguồn.

7. Việc sử dụng ứng dụng Toolboxst*, định cấu hình và tải xuống gói I/O khi cần thiết. Hãy chắc chắn rằng cấu hình ionet khớp với các kết nối cáp với gói I/O

A. Đối với các cài đặt mới, tham khảo hệ thống dây và cấu hình cho các cài đặt mới, sau đó tham khảo các phần cấu hình instropriatetoolboxst trong tài liệu này cho các chế độ đó.

B. Để cài đặt Retrofit, từ ứng dụng Toolboxst Mở hệ thống hiện tại với gói I/O đang được thay thế bằng mô -đun mới, sau đó tạo báo cáo I/O và báo cáo cấu hình cho gói I/O hiện có. Sử dụng các báo cáo này, định cấu hình gói I/O YUAA mới để thay thế cho gói I/O hiện có.
